Modellbasierte Definition

Modellbasierte Definition (MBD) bezeichnet eine Reihe neuer leistungsstarker Werkzeuge, mit denen Sie Anmerkungen, Form- und Lagetoleranzen und andere Herstellungsinformationen direkt zu 3D-Bauteilen hinzufügen können.

Tipp: Sehen Sie sich das geführte Lernprogramm im Katalog an, um sich mit den neuen Befehlen vertraut zu machen.

3D-Anmerkung

Um auf die Befehle für 3D-Anmerkungen zuzugreifen, verwenden Sie die neue Registerkarte Mit Anmerkung versehen in einer Bauteildatei, und fügen Sie die Fertigungsinformationen direkt in das 3D-Modell ein.

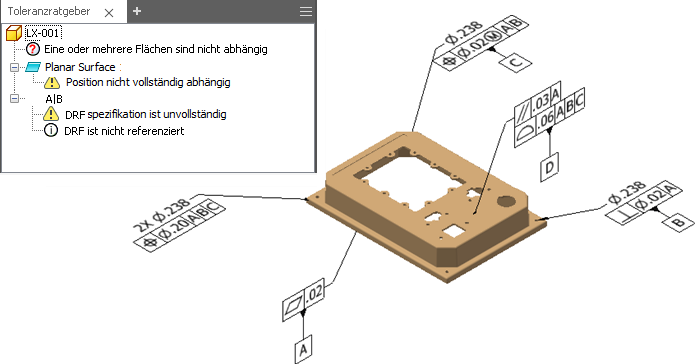

Verwenden Sie den Befehl Toleranzelement zum Anhängen von GD&T-Anmerkungen, Form- und Lagetoleranzen sowie Bezugssymbolen an Bauteilflächen oder Elemente. Aktivieren Sie den Browser des Toleranzratgebers, um den Status des Toleranzschemas zu prüfen und Informationen wie die folgenden anzuzeigen:

• Liste potenziell problematischer Bezüge und Bezugsreferenzrahmen (DRF).
• Informationen darüber, welche Elemente nicht vollständig gesteuert sind.
• Fehler in einem Toleranzelement.
Tipp: Klicken Sie mit der rechten Maustaste auf einen Eintrag, und wählen Sie Weitere Informationen, um eine Hilfeseite zu dieser Meldung zu öffnen.

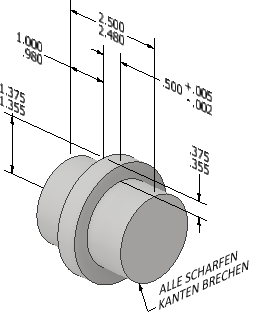

Verwenden Sie die Befehle Allgemeine Anmerkung und Text, um das Modell vollständig zu dokumentieren.

Anmerkung: 3D-Anmerkungen und Ansichtsdarstellungen werden angezeigt, wenn Sie eine 3D-PDF-Datei erstellen.

Abrufen von Anmerkungen in Zeichnungen

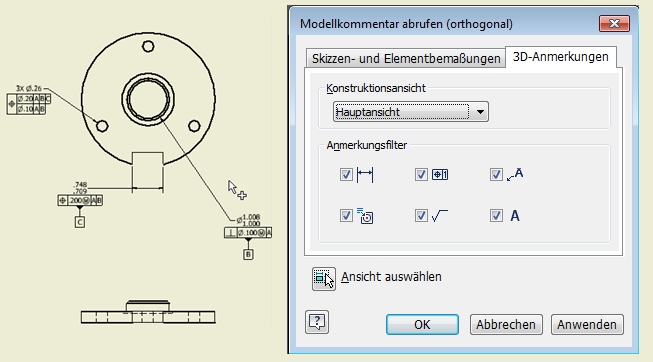

Mit der neuen Registerkarte 3D-Anmerkungen im Dialogfeld Abrufen können Sie die MBD-Informationen aus einem Bauteil wiederherstellen und sie in einer Zeichnung verwenden. Verwenden Sie die Optionen Konstruktionsansicht und die Filteroptionen, um die gewünschten Informationen anzuzeigen.

Exportieren von MBD

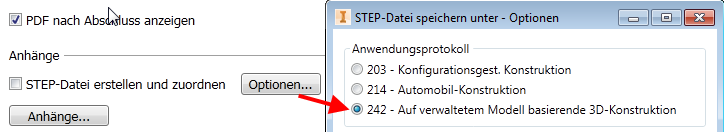

Die Unterstützung von Step AP 242 wurde hinzugefügt. Sie können nun ein vollständig mit Anmerkungen versehenes 3D-Modell exportieren, das in nachgelagerten Fertigungsoperationen verwendet werden kann. Sie können auch eine STEP-Datei anhängen, wenn Sie eine 3D-PDF exportieren.

Weitere Informationen finden Sie unter 3D-Anmerkungen und modellbasierte Definition.
