Neue Bohrungseinstellungen bieten eine stabile Methode zum Erstellen von bidirektionalen Bohrungen
Sie können jetzt einen symmetrischen Bohrungstyp erstellen, der in zwei Richtungen extrudiert wird.
Die Schaltfläche Ausführung umkehren wurde durch die Schaltflächen Richtung 1 und Richtung 2 ersetzt. Der symmetrische Abstand ist nur verfügbar für den Bohrungstyp Bohren - Einfache Bohrung - Durch alle.
| Ältere Inventor-Versionen | Inventor 2018 |
|
|
Eine Inventor® Ideas-Übermittlung
Weitere Informationen finden Sie unter So erstellen Sie Bohrungen.
Verbesserungen bei Anflachungsbohrungen

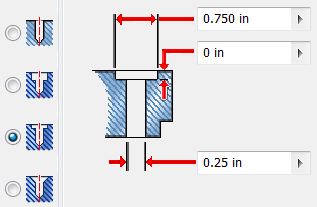

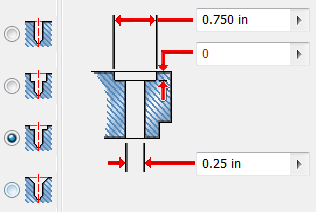

In einer Bauteildatei können Sie jetzt null (0) als Wert für die Bohrungstiefe auf Anflachungsbohrungen angeben. Daher können Sie eine Anflachungsbohrung jetzt auf der Ausführungsfläche eines Körpers platzieren.
| Ältere Inventor-Versionen | Inventor 2018 |
|
|
Weitere Informationen finden Sie unter So erstellen Sie Bohrungen.
Verbesserungen beim Erstellen von Bohrungen

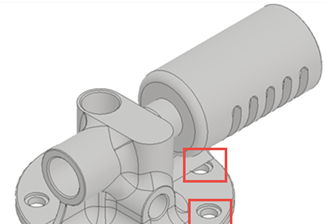

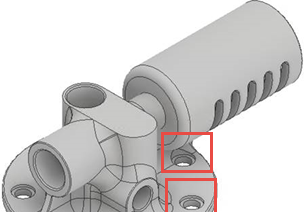

Verwenden Sie die neue Option Start verlängern im Dialogfeld Bohrung, um die Startfläche einer Bohrung bis zur ersten Stelle zu verlängern, an der kein Schnittpunkt mit den Zielkörper vorhanden ist.
Zweck von Start verlängern ist es, ein Fragment zu entfernen, das beim Erstellen der Bohrung entsteht. Wenn das Ergebnis nicht gewünscht ist, deaktivieren Sie Start verlängern, um das Ergebnis rückgängig zu machen.
Start verlängern ist nur in der Bauteilumgebung verfügbar.
| Ältere Inventor-Versionen | Inventor 2018 mit ausgewählter Option Start verlängern |
|
|
Weitere Informationen finden Sie unter So erstellen Sie Bohrungen.
