Grafik-Voreinstellungen

Drei Grafik-Voreinstellungen bieten eine Möglichkeit zum Ändern der Modellansichtsanzeige.

Neue Funktionen: 2020

Die Voreinstellungen bestehen aus verschiedenen Anwendungsoptionen, dem Beleuchtungsstil und Szeneneinstellungen. Die Grafikvoreinstellungen werden über die Multifunktionsleiste Registerkarte Ansicht Gruppe Darstellung geöffnet:

Benutzerdefiniert

Bei einer Änderung der Ansichtsausrichtung von der voreingestellten Kameraausrichtung wird der neue Sitzungseintrag Benutzerdefiniert erstellt. Dieser informiert Sie darüber, dass Sie die voreingestellte Kameraausrichtung verlassen haben. Die Einstellung ist sitzungsbasiert und temporär.

Arbeiten mit älteren und benutzerdefinierten Projekten

Ältere und benutzerdefinierte Projekte enthalten nicht die neuen Beleuchtungsstile, die Teil der visuellen Überarbeitung sind, die auch Grafikvoreinstellungen umfasst. Bei der Arbeit mit älteren und benutzerdefinierten Projekten sind die Grafikvoreinstellungen vorgabemäßig ausgeblendet. Um bei älteren und benutzerdefinierten Projekten auf Grafikvoreinstellungen zuzugreifen, verwenden Sie den Stilbibliotheksmanager, um die neuen Beleuchtungsstile in die alten Projekte zu kopieren. Siehe So werden Bibliotheksstile kopiert, umbenannt oder gelöscht. Die zu kopierenden Beleuchtungsstile lauten Helles Thema IBL und Helles Thema.

Beim Öffnen eines Modells im Expressmodus oder beim Arbeiten in diesem Status steht die Voreinstellung Qualität nicht zur Verfügung. Der Grund dafür ist, dass Komponenten nicht vollständig geladen sind und der visuelle Stil Realistisch nicht verfügbar ist.

Im Folgenden werden die Werte erläutert, die in den einzelnen Voreinstellungen verwendet werden:

Allgemeine Einstellungen

• Anwendungsoptionen
  • Farbe (Registerkarte)
    • Hintergrund
      • Hintergrundbild: Light Theme - Blue.png
      • 1 Farbe: 202, 213, 229
    • Reflexionsumgebung
      • Dateiname: studio_02.dds
  • Registerkarte Anzeige
    • Anzeige
      • Anzeigequalität: Feiner

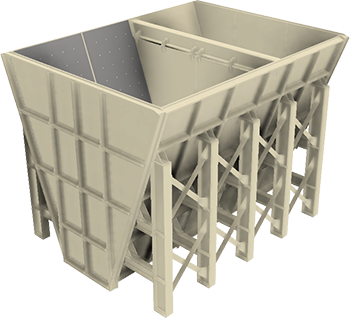

Voreinstellung Qualität

Diese Voreinstellung eignet sich am besten für hochwertige Anzeigen und das Rendern von Szenen.

• Visueller Stil: Realistisch
• Beleuchtungsstil: Helles Thema IBL

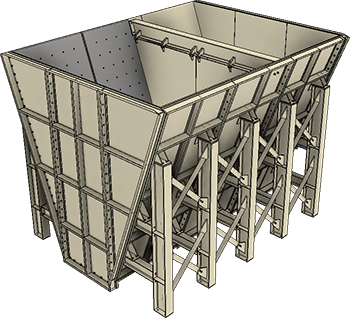

Voreinstellung Ausgeglichen

Die Voreinstellung Ausgeglichen bietet ein gutes visuelles Erlebnis für Modellierungsaufgaben.

• Visueller Stil: Schattiert mit Kanten
• Beleuchtungsstil: Helles Thema IBL

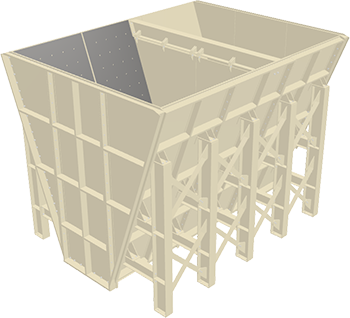

Voreinstellung Leistung

Die Voreinstellung Leistung ist die Vorgabeeinstellung für Baugruppenmodelle.

• Visueller Stil: Schattiert
• Beleuchtungsstil: Helles Thema (nicht IBL)

Zugehörige Anpassungen

Das Gewinde-Aussehen wurde geändert. Für die Darstellung wird nur eine Relief-Map verwendet.
