Messen des Abstands zwischen zwei Punkten

Mit dem Werkzeug Messschieber können Sie den exakten Abstand zwischen zwei Punkten auf einem Modell oder einer Kurve messen.

So messen Sie zwischen Punkten auf einem Modell

  1. Wählen Sie das Werkzeug Messschieber in der Palette Auswahl/Verschieben-Werkzeuge aus.

    Der Mauszeiger verwandelt sich in ein Messschieber-Fadenkreuz .

  2. Klicken Sie auf zwei Punkte auf dem Modell, oder klicken und ziehen Sie eine Linie zum zweiten Punkt.

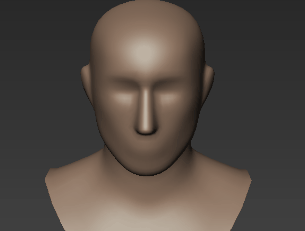

    Mudbox zeigt die beiden Punkte als kleines Fadenkreuz auf dem Netz an. Sie können Punkte ziehen, um ihre Position anzupassen.

    Der Abstand zwischen den beiden Punkten wird als Meldung in der exponierten Anzeige eingeblendet. Um die Anzeige der exponierten Anzeige zu beenden, klicken Sie auf einen leeren Bereich außerhalb des Modells.

So messen Sie zwischen Punkten auf einer Kurve

  1. Wählen Sie das Werkzeug Messschieber aus der Palette Auswahl/Verschieben-Werkzeuge aus, und aktivieren Sie dann die Option Objektfang an Kurve in den Werkzeugeigenschaften.
  2. Klicken Sie auf zwei Punkte auf einer Kurve, oder klicken und ziehen Sie eine Linie zum zweiten Punkt.

    In einer temporären Meldung in der exponierten Anzeige werden zwei Messungen angezeigt: ein Wert für den Abstand direkt entlang der Kurve und ein Wert für den linearen Abstand zwischen dem ersten und dem zweiten Punkt.

Sie können Unterteilungen im Werkzeug Messschieber festlegen. Um Unterteilungen festzulegen, geben Sie eine Zahl in das Textfeld Segmente ein oder verwenden die Pfeile nach oben oder unten.
Anmerkung: Die Vorgabeanzahl der Unterteilungen ist auf 3 festgelegt. Sie können maximal 100 Unterteilungen festlegen.
Damit das Werkzeug Messschieber auch nach dem Wechsel zu einem anderen Werkzeug sichtbar bleibt, aktivieren Sie die Option Immer sichtbar. Dadurch erhalten Sie Unterstützung beim Formen und Bemalen.
Damit die Enden des Werkzeugs Messschieber der Netzänderung folgen, aktivieren Sie die Option Auf der Oberfläche bleiben.
