Modell öffnen

Starten Sie Autodesk® Inventor® und führen Sie die folgenden Schritte aus:

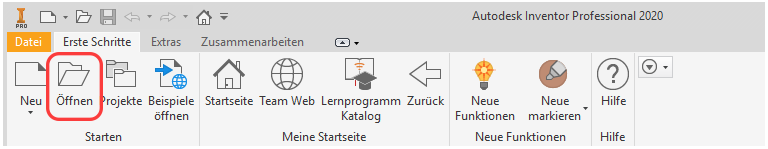

  1. Klicken Sie in Inventor auf Erste Schritte Starten Öffnen. Klicken Sie alternativ auf Öffnen im Schnellzugriff-Werkzeugkasten, Anwendungsmenü oder auf das Pulldown-Menü Datei, je nachdem, mit welcher CAD-Anwendung Sie arbeiten.

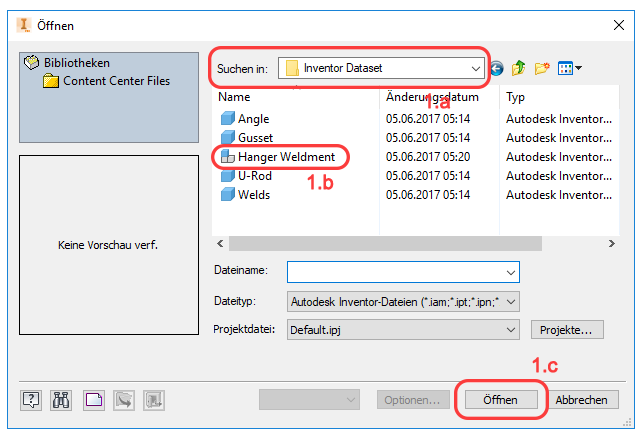

    Die folgenden drei Schritte finden Sie in Abbildung 1.a – 1.c.

    Abbildung 1.a – 1.c
    1. Navigieren Sie zu dem Ordner, in den Sie das Lernprogramm für den Schnelleinstieg extrahiert haben.
    2. Wählen Sie die DateiHalterung Schweißkonstruktion (.iam oder .sldasm ).

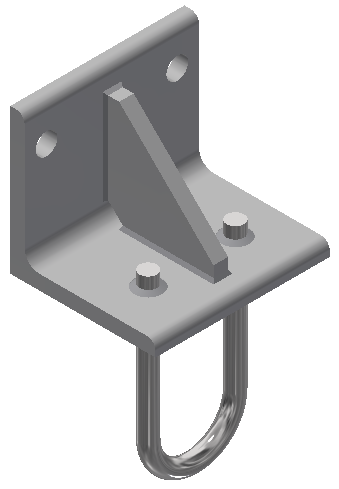

    3. Klicken Sie auf die Schaltfläche Öffnen. Das Modell wird im Ansichtsfenster angezeigt, wie in der folgenden Abbildung dargestellt:

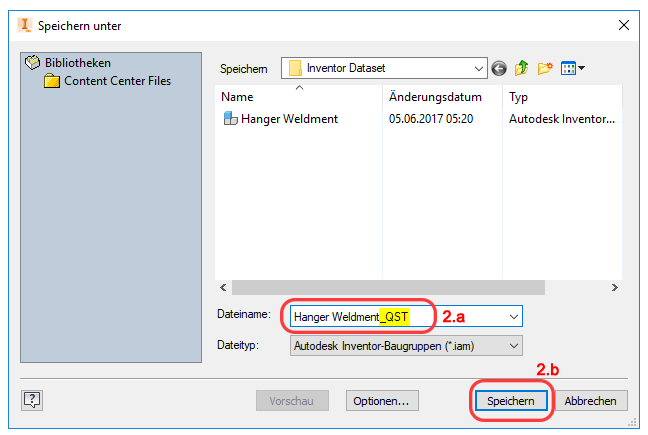

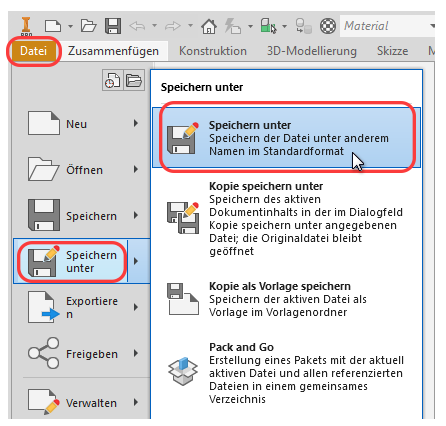

  2. Klicken Sie im Anwendungsmenü auf Speichern unter.

    1. Fügen Sie im Feld Dateiname _QST am Ende der Datei hinzu, sodass der DateinameHanger Weldment_QST (.iam oder .sldprt ) lautet. QST steht hier für „Quick Start Tutorial“ (Lernprogramm für den Schnelleinstieg).

    2. Klicken Sie auf die Schaltfläche Speichern.
    Anmerkung: Dadurch bleibt die ursprüngliche Modelldatei zur späteren Wiederverwendung erhalten.
    • Klicken Sie in auf Umgebungen Autodesk Inventor Nastran , um die Inventor Nastran-Umgebung zu öffnen. Der Browser zeigt automatisch die Autodesk Nastran-Modellstruktur an, auch wenn Sie sie möglicherweise im linken Fensterbereich die entsprechende Registerkarte auswählen müssen, um sie zu sehen.

    Anmerkung: Wenn Sie zum ersten Mal auf die Inventor Nastran-Umgebung zugreifen, wird automatisch eine vorgegebene Analyse erstellt. Die Vorgabeeinstellungen lauten wie folgt:
    • Analysetyp: lineare statische Spannung
    • Einheiten: wie CAD-Modelleinheiten
    • Kontakttyp: verklebt
    • Kontakttoleranz: 0.1

      • Diese und die übrigen Einstellungen sind für dieses Lernprogramm geeignet. Die Analyseeinstellungen müssen nicht bearbeitet werden.

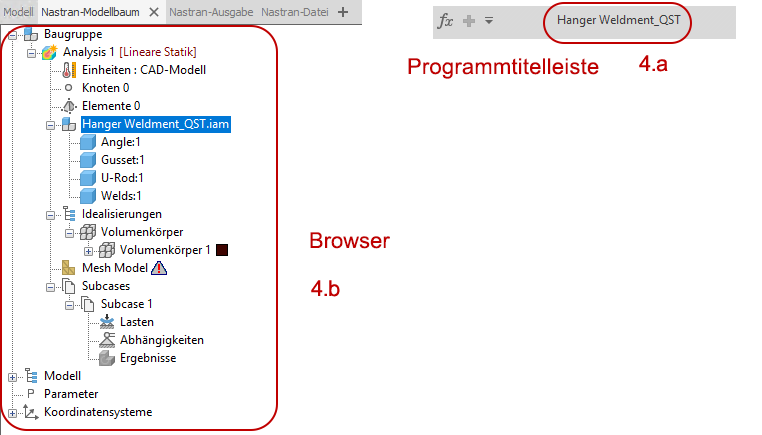

  4. So können Sie sicherstellen, dass Sie das Analysemodell erfolgreich eingerichtet haben:
    1. Überprüfen Sie, ob der neue Modellname (mit _QST hinzugefügt) in der Titelleiste des CAD-Programms angezeigt wird.
    2. Stellen Sie sicher, dass der Browser die Autodesk Nastran-Modellstruktur anzeigt.
