Verwenden Sie die Punktewolke-Registerkarte im Grafikfenster, um Informationen über das Punktwolken-Element anzusehen, das Sie in der Prüfsequenz ausgewählt haben.

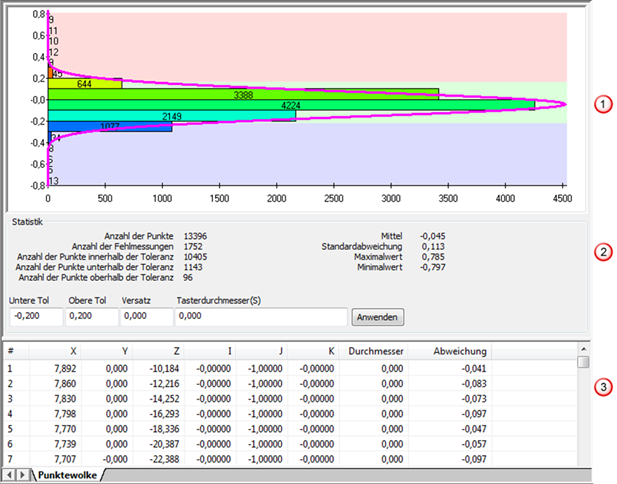

Wenn die Punktewolke auf das CAD-Modell projiziert wird, zeigt die Registerkarte Folgendes an:
Diagramm - Zeigt die Verteilung der Abweichungen von der CAD-Fläche an. Verwenden Sie die Gruppe 'Optionen zur Diagrammansicht' in der Ansicht-Registerkarte, um die Ansicht auf das Diagramm zu vergrößern und zu verkleinern.
Statistik - Zeigt Informationen über die Punktewolke und die Anzahl der Punkte oberhalb, innerhalb und unterhalb der Toleranz an. Um die Toleranzen, Flächenversatz oder Tasterdurchmesser der Punktewolke zu ändern, geben Sie neue Werte in die entsprechenden Felder ein und klicken Sie dann auf Anwenden.
Tabelle - Listet den eindeutigen Bezeichner (#), die Position (X, Y, Z), den Normalenvektor (I, J, K) und Durchmesser des Tasters sowie die Abweichung von der CAD-Fläche für jeden Punkt auf.
Vorgabemäßig wird die Tabelle nach dem Punktbezeichner(#) sortiert. Um die Punkte anhand einer anderen Spalte zu sortieren, klicken Sie auf die Spaltenüberschrift: Klicken Sie einmal, um die Punkte in absteigender Reihenfolge zu sortieren; klicken Sie zweimal, um die Punkte in aufsteigender Reihenfolge zu sortieren.
