Verwenden Sie Punktewolke-Registerkarte > Anzeige-Gruppe > Option Punkte auf der Rückseite hervorheben, um die Punkte auf der Rück- und Vorderseite einer Punktewolke in unterschiedlichen Farben anzuzeigen. Dadurch können Sie eine verbesserte 3D-Ansicht einer Punktewolke erstellen und Bohrungen in der Wolke besser visualisieren.
Anmerkung: Die Option Punkte auf der Rückseite hervorheben steht nur beim Erstellen von Prüfungen für CNC- und manuelle Maschinen zur Verfügung.

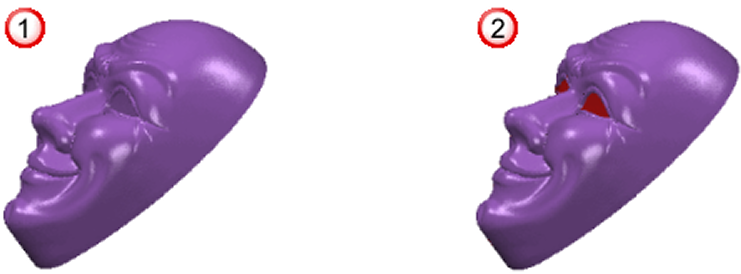

Das folgende Beispiel zeigt die Unterschiede zwischen einer Punktewolke ohne Hervorhebung
und mit Hervorhebung
.
Anmerkung: Die Richtung, aus der die Wolke gescannt wird, bestimmt die Vorderseite der Punktewolke.
So heben Sie die Rückseite einer Punktewolke hervor:
- Wählen Sie in der Prüfsequenz den Eintrag des Punktewolken-Elements aus.
- Heben Sie die Projektion der Punktewolke auf.
- Wählen Sie Punktewolke-Registerkarte > Anzeigen-Gruppe > Punkte auf der Rückseite hervorheben aus. Die Punkte auf der Rückseite werden in der Farbe für Punkte auf der Rückseite dargestellt, die im Dialogfeld Optionen festgelegt ist.
- Um die Hervorhebung aufzuheben, wählen Sie die 'Punkte auf der Rückseite hervorheben'-Schaltfläche ab.
