Dialogfeld Drehung

Doppelklicken Sie auf eine Rotationsfläche oder ein Rotationsvolumen, und verwenden Sie die Registerkarten im Dialogfeld Drehung für Änderungen:

Abmessungen-Registerkarte

Verwenden Sie diese Registerkarte, um die Abmessungen der Drehung festzulegen:

Name – Ändern Sie den Namen des ausgewählten Rotationselements.

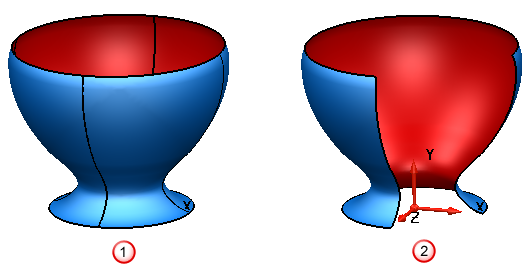

Winkel – Ändern Sie den Winkel, in dem das Drahtmodellobjekt um die Achse gedreht wird. Zum Beispiel:

Winkel = 360

Winkel = 270

Anmerkung: Bei der Arbeit mit einem Rotationsvolumen kann das Volumenmodell offen oder geschlossen sein.
Richtung umkehren – Kehrt die Drehung um, sodass die Außenseite die Innenseite und die Innenseite die Außenseite wird.

Arbeitsraum-Registerkarte

Auf dieser Registerkarte können Sie die Arbeitsraumoptionen für die Drehung genauso wie über Dialogfeld Regelflächen – Arbeitsraum-Registerkarte ändern.

Skizze-Registerkarte

Auf dieser Registerkarte können Sie das Drahtmodell für die Drehung ändern:

Erstelle eine Kopie der Kontur – Klicken Sie auf diese Schaltfläche, um dem Modell eine Kopie der zusammengesetzten Kurve hinzuzufügen. Das Dialogfeld Informationen wird geöffnet, um das Kopieren zu bestätigen.
Kontur ersetzen – Klicken Sie auf diese Schaltfläche, um die Konturkurve zu ersetzen. Verwenden Sie das Dialogfeld Kontur ersetzen, um die zu ersetzende Kurve auszuwählen:
Kontur ändern – Klicken Sie auf diese Schaltfläche, um das Drahtmodell zu ändern.

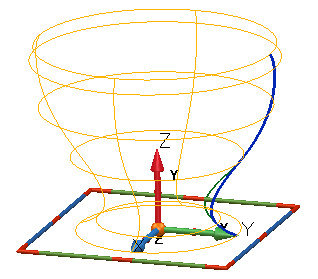

Im Beispiel unten wird gezeigt, wie Sie das folgende Drahtmodell ändern:
1. Klicken Sie auf Kontur ändern.
  Die Drahtmodellkontur und die Kurven-Werkzeuge-Registerkarte werden angezeigt. Die Schaltflächen und werden im Dialogfeld angezeigt.

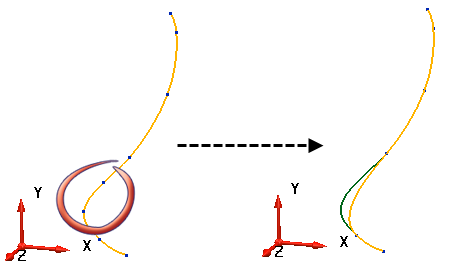

2. Löschen Sie zwei der Punkte mithilfe der grafischen Ziehgriffe oder der Optionen auf der Kurven-Werkzeuge-Registerkarte.
3. Wenn Sie das Ändern des Drahtmodells abgeschlossen haben, klicken Sie auf , um die Änderungen zuzuweisen, oder auf , um das Ändern abzubrechen.
