Eine Liste für eine Baugruppe ist eine Stückliste. Dies ist eine Tabelle mit Komponenten/Unterbaugruppen, die von einer Baugruppe verwendet werden.
Sie können eine Stückliste wie nachfolgend beschrieben erstellen. Wenn Microsoft Excel installiert ist, können Sie eine eingebettete Stückliste erstellen.
So erstellen Sie eine Liste für eine Baugruppe
- Stellen Sie sicher, dass die Option Kalkulationstabelle zur Listenerstellung heranziehen auf der Seite Bauteillisten im Dialogfeld Drafting abgewählt ist.
- Klicken Sie auf Maßtext-Registerkarte > Tabelle-Gruppe > Bohrung.
- Wählen Sie im Dialogfeld Listenoptionen die Option Baugruppe aus.

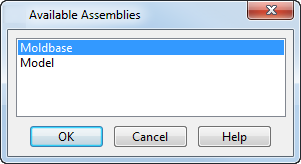

Wenn im Modell zwei oder mehr Baugruppen vorhanden sind, wählen Sie die für die Listenerstellung zu verwendende Baugruppe mithilfe des Dialogfelds Verfügbare Baugruppen aus:
- Klicken Sie auf OK.
Wenn sich die Baugruppe in einer aktiven Zeichnungsansicht befindet, werden den Komponenten Bezeichnungen in der Liste zugewiesen. Bezugskreise, die diese Bezeichnungen verwenden, markieren die Komponenten in der Zeichnungsansicht. Sie können die Form der Bezugskreise auf der Seite Bezugskreise im Dialogfeld Optionen auswählen.

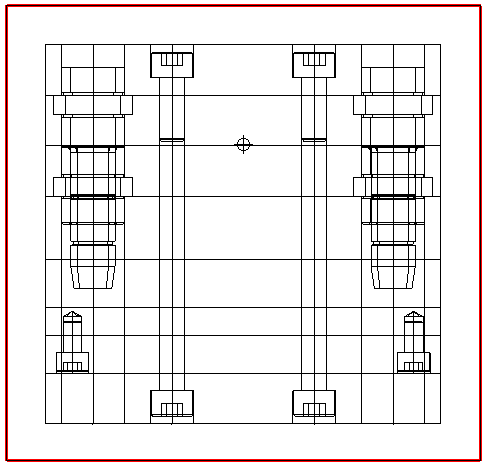

Im Folgenden wird eine Baugruppe in einer aktiven Ansicht dargestellt:
Die folgende Liste wird für die Baugruppe erstellt:
Die Liste gruppiert alle Komponenten, die aus derselben Komponentendefinition erstellt wurden.
Die Liste kann die folgenden Spalten enthalten:
- Bezeichnung — Diese Bezeichnung wird vom Bezugskreis verwendet, um die Komponente zu markieren.
- Teil — Dies ist der Name der Komponente, der verwendet wird, um die Komponente zu definieren.
- Katalog – Der Name des Katalogs, wenn eine Komponente aus einem Katalog in Toolmaker ausgewählt wurde. Wenn es keinen Katalognamen gibt, wird die Komponente als 'Benutzerdefiniert' aufgelistet. Wenn eine Komponente verändert wurde, wird deren Katalogname mit einem Sternchen versehen.
- Material — Dies ist das Komponentenmaterial.
- Menge — Die Anzahl der Komponenten, die von demselben angemeldeten Komponenten festgelegt werden.
