Durch das Glätten von Kurven erhalten ausgewählte Punkte eine Tangentenkontinuität. Unter Tangentenkontinuität versteht man einen glatten Übergang in Tangentenrichtung, der bei der Bewegung über die Kurve entsteht. Die Positionen der ausgewählten Punkte werden während dieses Vorgangs geändert.
Um eine Kurve zu glätten:
- Wählen Sie eine Kurve aus.

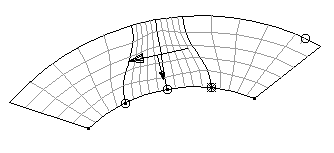

- Wählen Sie die Punkte aus, an denen die Kurve geglättet werden soll
:
Auf der Kurve müssen mindestens zwei Punkte ausgewählt sein. Bei offenen Kurven müssen die Start- und Endpunkte nicht ausgewählt werden.

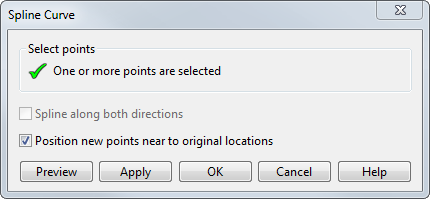

- Klicken Sie auf Verwalten-Registerkarte > Ändern-Gruppe > Glätten, um das Dialogfeld Kurve glätten anzuzeigen:
Tipp: Wenn keine Punkte ausgewählt wurden oder die aktuelle Punktauswahl nicht richtig ist, können Sie andere Kurvenpunkte auswählen, während das Dialogfeld geöffnet ist. - Verwenden Sie die Optionen des Dialogfelds, um die Kurve an den Punkten zu glätten:
- Kurve in beide Richtungen glätten – Wählen Sie diese Option aus, um die Glättung um die ausgewählten Punkte herum in beide Richtungen anzuwenden.

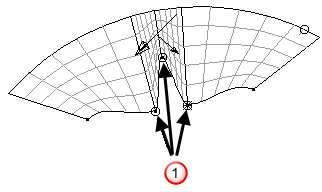

- Neue Punkte nahe ihrer ursprünglichen Lage positionieren – Wählen Sie diese Option aus, um die Punkte nahe ihrer Ursprungspositionen auf der geglätteten Kurve zu positionieren:

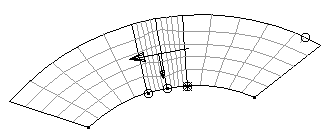

Andernfalls werden sie gleichmäßig entlang der geglätteten Kurve verteilt:
- Wenn Sie nicht sicher sind, wie Sie die Punkte platzieren möchten, klicken Sie auf die Schaltfläche Vorschau, um zu sehen, wie die Kurve aussehen wird.
- Klicken Sie auf OK, um die Glättung anzuwenden und das Dialogfeld zu schließen.
