Liste-Optionen

Verwenden Sie die Liste-Seite, um Einstellungen zum Erstellen und Anhängen von Listen festzulegen.

1. Klicken Sie auf Datei-Registerkarte > Optionen > Anwendungsoptionen > Drafting > Liste.
   Anmerkung: Wenn Sie Microsoft Excel installiert haben, ist die Option Kalkulationstabelle zur Listenerstellung heranziehen am unteren Ende der Seite standardmäßig ausgewählt und die anderen Listenoptionen stehen nicht zur Verfügung. Dies ermöglicht die erweiterte Listen- und Stücklisten-Funktionalität. Wenn Sie Microsoft Excel nicht installiert haben, ist diese Option abgewählt. Wählen Sie diese Option manuell ab, wenn Sie die erweiterte Funktionalität nicht einsetzen möchten.
2. Verwenden Sie die Optionen, um die standardmäßigen Tabelleneinstellungen wie folgt festzulegen:

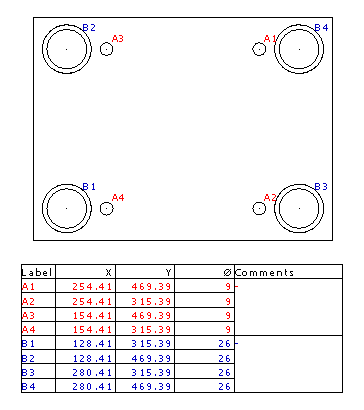

• Automatische Beschriftungen nach Elementreihen einfärben - Wählen Sie diese Option aus, um die Farbe der Beschriftungen zu ändern, wenn die Elementreihe geändert wird, zum Beispiel:



• Zeichensatz - Wählen Sie die Farbe aus, die für Text verwendet wird.
• Rahmen - Wählen Sie die Farbe aus, die von den Rahmenlinien verwendet wird.
• Arbeitsebene als Z-Bezugspunkt verwenden - Wählen Sie diese Option aus, um die Arbeitsebene zum Berechnen der Z-Position einzusetzen.
• Z-Koordinate - Wählen Sie diese Option aus, um die Z-Koordinate in die Tabelle zu integrieren.
• Bohrungsdrehung - Wählen Sie diese Option aus, um Spalten für den X- und Y-Drehwinkel der Bohrung einzuschließen.
• Anmerkungen - Wählen Sie diese Option aus, um beim Erstellen einer Tabelle eine Spalte einzufügen, in der Sie Kommentare hinzufügen können.
• Tiefe - Wählen Sie diese Option aus, um eine Spalte mit Tiefe einzubeziehen, wenn Sie eine Tabelle für Baugruppen und Volumenbohrungen erstellen.
• Details zum Bohrungsgewinde - Wählen Sie diese Option aus, um Spalten für den Abstand, die Tiefe und Starthöhe (Z) der Bohrung einzubeziehen.
• Name des Bohrungsgewindes - Wählen Sie diese Option aus, um eine Spalte einzubeziehen, die den Namen des Standardgewindes und dessen Größe auflistet.
• Bohrungstoleranz - Wählen Sie diese Option aus, um eine Spalte für die Bohrungstoleranz einzubeziehen.
• Durchmesserwert einbeziehen - Wählen Sie, ob Sie eine Spalte für Durchmesserwerte anzeigen lassen möchten. Es stehen drei Optionen zur Auswahl: Automatisch, Ein und Aus. Automatisch zeigt nur einen Durchmesser an, wenn das Tabellenelement von einem Kreiszentrum definiert wurde. Ein zeigt immer einen Durchmesser an und außerdem wird ein Bindestrich - angezeigt, wenn das Tabellenelement nicht von einem Kreiszentrum definiert wurde. Aus zeigt nie eine Durchmesser-Spalte an.
• Texthöhe - Geben Sie die Texthöhe des Tabellentexts für die Bohrung ein.
  Anmerkung: Diese Option ist nur verfügbar, wenn Kalkulationstabelle zur Listenerstellung heranziehen abgewählt ist.
• Durchmesser/Tiefe Dezimalstellen - Geben Sie die Anzahl von Dezimalstellen an, die für den Durchmesser- oder Tiefenwert angezeigt werden soll. Wenn es sich bei den Einheiten für das Modell um Zoll handelt, werden zusätzliche Dezimalstellen angezeigt.
• Koordinaten-Dezimalstellen - Geben Sie die Anzahl von Dezimalstellen an, die für die Koordinaten angezeigt werden soll. Wenn es sich bei den Einheiten für das Modell um Zoll handelt, werden zusätzliche Dezimalstellen angezeigt.
• Automatische Beschriftung - Wählen Sie diese Option aus, um eine Beschriftung neben jedem Objekt anzuzeigen, das in einer Tabelle verwendet wird. Der Spaltentitel des Objekts in der Tabelle lautet Beschriftung. Wenn Sie diese Option abwählen, werden keine Beschriftungen angezeigt und der Name des Objekts wird in der Tabelle verwendet. Bei dem Spaltentitel des Objekts in der Tabelle handelt es sich um den Namen des Objekttyps (zum Beispiel Arbeitsebene).
• Spaltenbreite anpassen - Wählen Sie diese Option aus, um die Breite der X-, Y-, Z- und Durchmesser-Spalten an die festgelegte Spaltenbreite anzupassen. Wählen Sie diese Option ab, damit PowerShape die Breite der Spalten automatisch einstellt, indem diese anhand des breitesten Eintrags festgelegt wird.
• Spaltenbreite - Wenn Sie 'Spaltenbreite anpassen' auswählen, geben Sie die Größe der Spaltenbreite hier ein. Wenn der breiteste Eintrag größer als die festgelegte Breite ist, wird die Größe aller anderen Spalten an diesen Eintrag angepasst.
• , Bohrungen, die einzubeziehen sind - Wählen Sie aus, welche Bohrungen Sie in die Tabelle einschließen möchten:
  • Unter beliebigem Winkel - Bohrungen einschließen, die sich in einem beliebigen Winkel zu der Ansicht befinden.
  • Normal zur Ansicht - Nur Bohrungen einschließen, die sich senkrecht zur Ansicht befinden.
  • Deren Flächensenkrecht zur Ansicht liegen - Nur Bohrungen einschließen, deren Flächen senkrecht zur Ansicht sind.
• Nur Bohrungen auf der Vorderseite anzeigen - Wählen Sie diese Option aus, um nur Bohrungen auf der Vorderseite der Ansicht zu zeigen.
• Vorgebohrte Löcher einbeziehen - Wählen Sie diese Option aus, um alle vorgebohrten Löcher in dem Objekt einzubeziehen. Vorgebohrte Löcher existieren in manchen Toolmaker-Komponenten, wie etwa Düsenseite- und Auswerferseiteplatten.
• Sortierungsverfahren - Wählen Sie, wie Sie Objekte in derselben Elementreihe beschriften möchten.
• Kalkulationstabelle zur Listenerstellung heranziehen - Wenn Sie Microsoft Excel installiert haben, ist diese Option standardmäßig ausgewählt und die anderen Tabellenoptionen stehen nicht zur Verfügung. Dies ermöglicht die erweiterte Listen - und Stücklisten-Funktionalität. Wenn Sie Microsoft Excel nicht installiert haben, ist diese Option abgewählt. Wählen Sie diese Option manuell ab, wenn Sie die erweiterte Funktionalität nicht einsetzen möchten.

Die Beschriftungen auf den unten stehenden Kreisen verwenden die von Links nach Rechts und wieder zurück-Methode.

Dieselben Kreise werden gezeigt, setzen allerdings die 'Nach oben, dann nach unten sortieren'-Methode ein.
