Die Option Glatt wendet eine zusätzliche Glättung auf und um Punkte herum an, während sie bearbeitet werden. Dadurch soll die Form der Kurve glatt bleiben. Hierbei werden Tangenten und Magnituden für die bearbeiteten Punkte freigegeben.
So wenden Sie die Glättung auf eine Kurve an
- Wählen Sie eine Kurve aus.
- Klicken Sie auf Verwalten-Registerkarte > Ändern-Gruppe > Glatt, um die Glättung ein- oder auszuschalten.
- Bearbeiten Sie ggf. die Kurve.
Wenn die Option Glatt abgewählt ist (Vorgabeeinstellung), wird nur die ursprüngliche Bearbeitung durchgeführt.

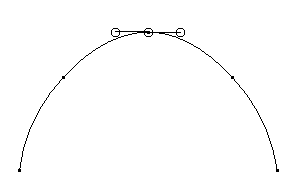

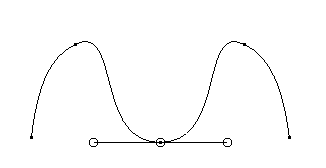

In diesem Beispiel wurden die ausgewählten Punkte nach unten verschoben. Hier sehen Sie das Ergebnis, das aus der Abwahl der Option Glatt resultiert:
Wenn die Option Glatt ausgewählt ist, werden die Tangentenrichtungen und -magnituden der Punkte auf allen Seiten des bearbeiteten Punktes freigegeben (sofern diese Punkte nicht ebenfalls bearbeitet werden).
Hier sehen Sie das Ergebnis, das aus der Auswahl der Option Glatt resultiert:
Wird lediglich eine Positionsbearbeitung vorgenommen, werden auch die Tangentenrichtungen und -magnituden am bearbeiteten Punkt freigegeben.
Bei der Freigabe von Tangenten gibt es einige Einschränkungen:
- Liegt für den bearbeiteten Punkt eine Unstetigkeit vor, werden weder die Tangente davor noch danach freigegeben. Die Unstetigkeit wird beibehalten. Allerdings werden die Magnituden freigegeben.
- Liegt eine Unstetigkeit für angrenzende Punkte vor, werden nur die Richtung und Magnitude der inneren Tangente freigegeben. Dies ist die Tangente nach dem Punkt des Punkts davor und die Tangente vor dem Punkt des Punkts danach.
Die Option Glatt wird auf die Positionsbearbeitung, die Tangentenbearbeitung und allgemeine Bearbeitungen (unter Ändern-Registerkarte > Modus-Gruppe > Modus Unterelement) angewendet.
