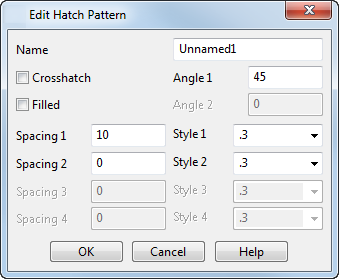

Verwenden Sie dieses Dialogfeld zum Erstellen oder Ändern eines Schraffurmusters.
- Name – Geben Sie den Namen des Schraffurmusters ein.
- Kreuzschraffur – Wählen Sie diese Option zum Erstellen einer Kreuzschraffur aus.
- Gefüllt – Wählen Sie diese Option zum Erstellen einer gefüllten Schraffur aus.
- Winkel – Geben Sie den Winkel, gemessen von der X-Achse, ein. Zum Beispiel:
- Winkel 1 – Geben Sie den Winkel der Schraffurlinien ein.
- Winkel 2 – Geben Sie den Winkel der sekundären Schraffurlinien ein.
Anmerkung: Sie müssen die Option Kreuzschraffur auswählen, um auf diese Option zuzugreifen.Sowohl Winkel 1 als auch Winkel 2 werden von der X-Achse aus gemessen:
- Abstände – Geben Sie den Abstand zwischen den Schraffurlinien ein.
- Stil – Wählen Sie den Stil für jede Schraffurlinie aus.
- OK – Klicken Sie auf diese Schaltfläche, um die Schraffur zu erstellen oder zu bearbeiten und das Dialogfeld zu schließen.
Weitere Details zum Hinzufügen der Schraffur zum Modell finden Sie unter Erstellen von Schraffuren.
Wenn Sie ein Schraffurmuster erstellt haben, ist es im Dialogfeld Benutzerdefinierte Schraffurmusterverfügbar.
