Der Maßtext ist der Text der Bemaßung
:
Verwenden Sie die Seite Maßtext zum Ändern der Maßtextoptionen:
Linienart – Wählen Sie eine Linienart aus der Liste.
Zeichensatz – Wählen Sie den Zeichensatz für den Maßtext aus.
Eingebetteter Text – Wählen Sie diese Option, um den Text in der Maßlinie einzubetten.
Horizontaler Text – Wählen Sie diese Option, um den gesamten Text so zu ändern, dass er horizontal zur Hauptebene positioniert wird.
Nehmen wir an, dass Abmessungen wie unten gezeigt angewinkelt werden:
Wenn der Text dann horizontal angezeigt wird, sehen die Abmessungen folgendermaßen aus:
Lückenverhältnis – Ändert die Lücke zwischen der Maßlinie und dem Text:

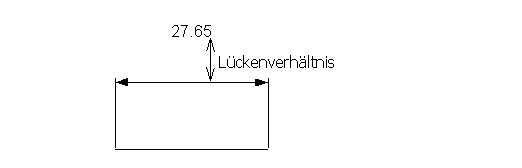

- Wenn Horizontaler Text festgelegt ist, ist das Lückenverhältnis wie folgt:

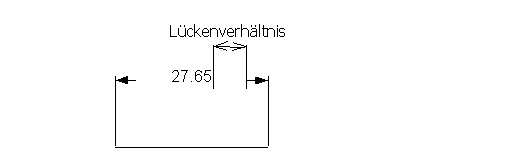

- Wenn Eingebetteter Text festgelegt ist, ist das Lückenverhältnis:
Brüche – Wandelt die Dezimalstelle der Bemaßung in einen Bruch um, vorgabemäßig in das nächste Achtel.
Nenner – Legt den Nenner auf einen bestimmten Wert fest. Dies ist hilfreich, wenn Sie Bemaßungswerte vergleichen möchten.
Texthöhe– Ändert die Höhe des Texts.
Abstand – Legt den Abstand zwischen den Zeichen fest.
Zeichen in Proportionalschrift – (nur für DUCT-Zeichensatz) Wenn ausgewählt, ist der von jedem Zeichen besetzte Raum nicht fest.
Winkelformat – Ändert, wie eine Winkelbemaßung angezeigt wird. Sie können das Winkelformat so wählen, dass alle Winkelbemaßungen wie folgt angezeigt werden:
- Dezimalen
- Grad
- Grad – Minuten
- Grad – Minuten – Sekunden
Dezimalstellen – Dezimalstellen sind die Anzahl der nach dem Dezimaltrennzeichen gedruckten Stellen. Vorgabemäßig werden die Zahlen mit zwei Dezimalstellen gedruckt.
Nachfolgende Nullen entfernen – Wählen Sie diese Option, um nachfolgende Nullen nach dem Dezimaltrennzeichen aus dem Bemaßungstext zu entfernen. Diese Option ist standardmäßig abgewählt.
Mehrfachteil-Bemaßungsoptionen – Die folgenden Optionen gelten für Bezugs-, Ketten- und Ordinatenbemaßungen:
- Maßlinienabstand bei Bezugsbemaßung – Dies ist der Abstand zwischen der Maßlinie und dem Text bei Bezugsbemaßungen.
- Text mittig – Wählen Sie diese Option, um den Text auf der Maßlinie zu zentrieren. Wählen Sie diese Option ab, um die Position des Texts auf der Maßlinie einzugeben.
