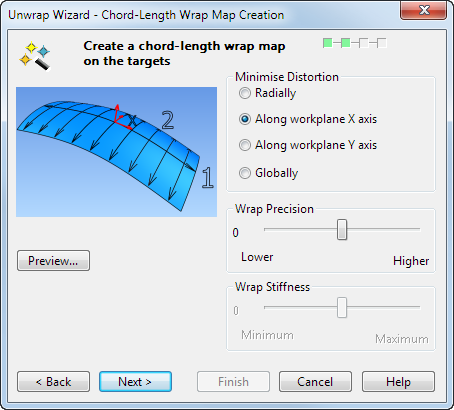

Verwenden Sie diese Seite um festzulegen, wie die Sehnen-Aufwicklung von dem Zielobjekt abgewickelt wird.
Die Aufwicklungsabbildung ist ein 2D-Koordinatensystem für eine triangulierte Fläche. Dies wird als schwarz-weißer Schachbretteffekt auf dem Zielobjekt angezeigt.
- Verzerrung verringern- Damit können Sie auswählen, wo die Verzerrung verringert werden soll, die durch den Ausstreckvorgang verursacht wird. Wählen Sie eine der folgenden Optionen aus:
- Radial – Diese Option funktioniert am besten mit quadratischen Zielobjekten.
- Längs der Arbeitsebenen-X-Achse - Dies ist die Standardoption. Dies sorgt für geradere Linien und gleichmäßigere Abstände entlang der X-Achse des Zielobjekts.
- Längs der Arbeitsebenen-Y-Achse - Diese sorgt für geradere Linien und gleichmäßigere Abstände entlang der Y-Achse des Zielobjekts.
- Global — (empfohlen) minimiert die Verzerrung gleichmäßig über die gesamte Fläche und behält die Form der Aufwicklung so gut wie möglich bei. Wenn diese Option ausgewählt ist, ist Aufwickelgenauigkeit nicht verfügbar.
Tipp: Diese Methode eignet sich nur für offene Ziele; das Zielobjekt darf nicht geschlossen oder röhrenförmig sein. Das Zielobjekt kann Löcher enthalten. - Aufwickelgenauigkeit - Bewegen Sie den Schieberegler, um die Genauigkeit der Aufwickelabbildung einzustellen und um Verzerrungen gegebenenfalls zu reduzieren. Höher erzeugt die beste Aufwicklungsqualität, jedoch benötigt die Aufwicklungsabbildung mehr Zeit für die Erstellung. Die Standardposition ist Senkrecht.
- Aufwickelsteifigkeit" — Bewegen Sie den Schieberegler, um den Aufwickelwinkel einzustellen. Maximum Steifigkeit verkleinert die Aufwickelwinkel und bewahrt große Aufwickel-Abbildungsbereiche. Minimum Steifigkeit vergrößert den Aufwickelwinkel der Aufwickelabbildung, um ein größere Krümmung zu erreichen. Die Standardposition ist Senkrecht.
- Vorschau - Dies erstellt die Aufwicklungsabbildung und zeigt sie als Schachbretteffekt auf dem Zielobjekt an.
- Weiter – Die Seite Kurvenauswahl des Abwickel-Assistenten wird angezeigt.
