Mit Anmerkungszeichnungen arbeiten

Eine Anmerkungszeichnung ist eine Zeichnung mit vordefinierten Ansichten und einem Schriftfeld, die mit Abmessungen und Text beschriftet werden kann.

Erstellen oder Öffnen einer Anmerkungszeichnung

1. Öffnen Sie das Modell, für das Sie eine Zeichnung erstellen möchten, zum Beispiel:



2. Klicken Sie auf Entwurf-Registerkarte > Zeichnung-Gruppe > Anmerkungen.

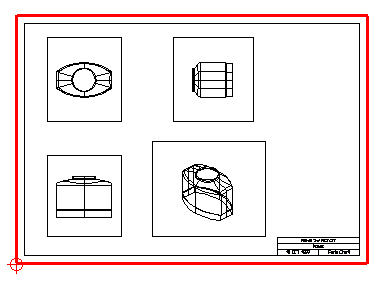

   Wenn noch keine Anmerkungszeichnung vorhanden ist, wird dadurch eine Zeichnung mit vier Ansichten der Objekte erstellt, die derzeit in Ihrem Modell angezeigt werden:



   Wenn bereits eine Anmerkungszeichnung vorhanden ist, wird diese angezeigt.

   Anmerkung: Pro Modell kann nur eine Anmerkungszeichnung erstellt werden.

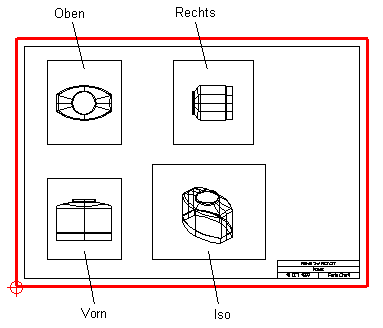

   Die Richtungen der Ansichten in der Anmerkungszeichnung sind unten angegeben:



   Der Inhalt der Ansichten wird automatisch gemäß der Ansichtsränder skaliert.

3. Ändern Sie die Einstellungen einer beliebigen Ansicht, indem Sie die Optionen Elemente hinzufügen und Automatisch optimaler Maßstab im Dialogfeld Ansicht ändern abwählen. Sie können auch das Layout einer Anmerkungszeichnung speichern, um es in allen zukünftigen Modellen zu verwenden.
4. Aktualisieren Sie Ihr Modell bei geöffneter Anmerkungszeichnung.

   Die Anmerkungszeichnung wird automatisch aktualisiert, um die Änderungen zu übernehmen.

5. Um die Zeichnung zu schließen, klicken Sie auf Datei > Schließen.

   Die Anmerkungszeichnung und alle darin erstellten Objekte werden mit dem Modell gespeichert.

Anmerkungszeichnung bearbeiten

Anmerkungszeichnungen können wie Zeichnungen bearbeitet werden. Weitere Einzelheiten finden Sie unter Zeichnung ändern.

Die Ansichten in Anmerkungszeichnungen werden wie andere Zeichnungsansichten bearbeitet. Weitere Einzelheiten erhalten Sie im Kapitel Ansicht ändern.

Wenn Sie den Namen der Anmerkungszeichnung ändern, wird eine neue Anmerkungszeichnung erstellt, wenn Sie das nächste Mal die Option Entwurf-Registerkarte > Zeichnung-Gruppe > Anmerkungen auswählen.

Anmerkungszeichnung anpassen

Sie können das Layout einer Anmerkungszeichnung anpassen und die Änderungen zur Verwendung in zukünftigen Modellen speichern.

So passen Sie eine Anmerkungszeichnung an

1. Erstellen Sie eine Anmerkungszeichnung im Vorlagenmodell NEW_MODEL_MASTER.
2. Ändern Sie die Anmerkungszeichnung gemäß Ihren Anforderungen.

   Sie können Objekte zur Anmerkungszeichnung im Vorlagenmodell hinzufügen.

Wenn Sie das nächste Mal eine Anmerkungszeichnung erstellen, wird die Anmerkungszeichnung der Vorlage verwendet.

Weitere Informationen finden Sie unter Zeichnungsvorlagen verwenden.
