Verknüpfungen mithilfe des Verknüpfung-Kontextmenüs bearbeiten

Verwenden Sie das Kontextmenü Verknüpfungen, um Verknüpfungen zu bearbeiten oder zu löschen.

Um das Verknüpfung-Kontextmenü anzuzeigen, klicken Sie mit der rechten Maustaste auf eines der folgenden Elemente im Baugruppenbaum:

• Hauptbezüge-Verzweigung
• Unterverknüpfungen-Verzweigung
• die Verknüpfung (zum Beispiel Gleichzeitig, Senkrechte).

Im Verknüpfung-Kontextmenü wird in Abhängigkeit vom ausgewählten Element eine Kombination der folgenden Optionen angezeigt:

• Erstellen – Zeigt das Dialogfeld Verknüpfung erstellen an.
• Löschen – Löscht die Verknüpfung.
• Auswahlinformationen – Zeigt das Dialogfeld Auswahlinformationen an, das Details über die ausgewählten Objekte und Verknüpfungen enthält.
• Bearbeiten – Zeigt die Beziehung bearbeiten-Symbolleiste an. Sie können diese verwenden, um Haupt- und Unterverknüpfungen zu bearbeiten.
• Abgeschaltet – Entfernt die Verknüpfung zwischen den beiden Komponenten.

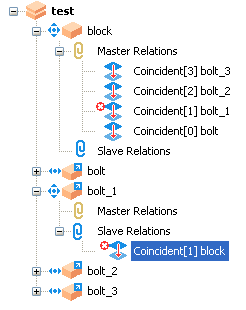

  Das -Symbol wird neben der Haupt- und der Unterverknüpfung angezeigt, um anzugeben, dass es abgeschaltet ist:



  Um die Verknüpfung wieder hinzuzufügen, klicken Sie im Baugruppenbaum erneut mit der rechten Maustaste auf die Verknüpfung und wählen Abgeschaltet aus.

• Auflösen – Schließt die aktuelle Verknüpfung in einen Auflösenvorgang ein bzw. daraus aus.

  Sie können Baugruppen auflösen, um die Untersuchung der Komponenten zu ermöglichen. Zum Beispiel:

  1. Wählen Sie im Baugruppenbaum eine Verknüpfung aus.
  2. Klicken Sie mit der rechten Maustaste auf die Verknüpfung, und wählen Sie Auflösen aus dem Kontextmenü aus.
  3. Klicken Sie auf Baugruppe-Registerkarte > Ändern-Gruppe > Abstand auflösen, um die Auflösen-Symbolleiste anzuzeigen.
  4. Wählen Sie in der Auflösen-Symbolleiste aus, um den Auflösenvorgang auszuführen. Die Unterkomponente der ausgewählten Verknüpfung ist Bestandteil des Auflösenvorgangs:
• Umgekehrtes Auflösen – Wechselt die Richtung, in der Komponenten aufgelöst werden.
  Anmerkung: Diese Option ist nur verfügbar, wenn Auflösen ausgewählt ist.
  1. Wählen Sie im Baugruppenbaum eine Verknüpfung aus.
  2. Klicken Sie mit der rechten Maustaste auf die Verknüpfung, und wählen Sie Umgekehrtes Auflösen aus dem Kontextmenü aus.
  3. Klicken Sie auf Baugruppe-Registerkarte > Ändern-Gruppe > Abstand auflösen, um die Auflösen-Symbolleiste anzuzeigen.
  4. Wählen Sie in der Auflösen-Symbolleiste aus, um den Auflösenvorgang auszuführen.

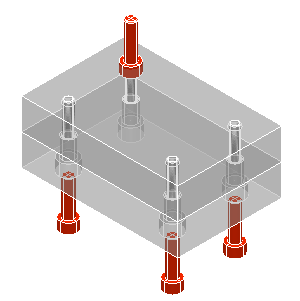

     Die Unterkomponente der ausgewählten Verknüpfung wird in der entgegengesetzten Richtung zu den anderen Komponenten aufgelöst:
