Verwenden Sie Auf Referenzpunkt fangen, um ausschließlich Referenzpunkte des Modells zu ermitteln wenn Sie Punkte eingeben. Punkte, die keine Referenzpunkte sind, werden ignoriert. Bei Drahtmodellelementen fängt der Cursor den nächsten Referenzpunkt.
Wenn diese Option ausgewählt ist, wird der Mauszeiger mit einem neuen Symbol
dargestellt. Dies dient der Erinnerung, dass die Punkteingabe auf Referenzpunkte beschränkt ist.
Um Referenzpunkte fangen zu aktivieren:
- Klicken Sie in der Statusleiste mit der rechten Maustaste auf
, um das Intelligenter Cursor-Flyout anzuzeigen.
- Klicken Sie auf
Auf Referenzpunkte fangen.

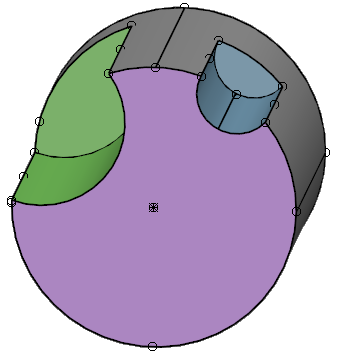

Wenn Sie mit Volumenmodellen modellieren, werden Fangpunkte für die folgenden geometrischen Punkte automatisch berechnet:
- Ecken
- Mittelpunkte von ebenen Flächen
- Mittelpunkte von Bogenkanten
- Mittelpunkte von geraden Kanten
- Tangenten von Bogenkanten
Die Fangpunkte werden sichtbar, wenn Sie in den Erstellmodus für Volumenmodelle übergehen.
