Verwenden Sie die Seite Mittellinien, um die vorgegebenen Einstellungen für die Mittellinienansicht anzugeben:
- Mittellinien für Ansichten erstellen – Wählen Sie diese Option aus, um in allen Ansichten außer Schnittansichten automatisch Mittellinien durch Volumenmodell-Merkmale und Regelflächen zu erstellen. Wie das Mittelliniendetail gezeichnet wird, hängt vom Merkmal und der Richtung der Ansicht ab.

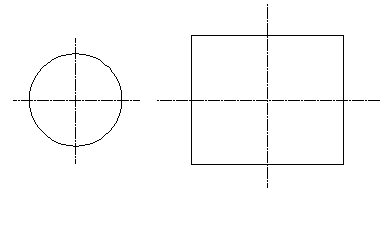

Ein Kreuz wird gezeichnet, wenn eine Bohrung in der Draufsicht dargestellt wird, oder in der Ansicht befindet sich ein Regelflächenquader:
Mittellinien werden nur im Grundriss auf Quadern angezeigt (bei Ansicht über die Z-Achse).

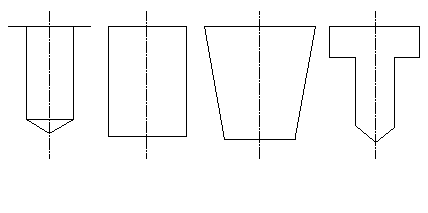

Eine Linie wird entlang der Mitte gezeichnet, wenn eine Bohrung, ein Zylinder oder ein Kegel von der Seite betrachtet wird. Bei Rotationsflächen wird eine Linie wird entlang der Drehachse gezeichnet:
- Mittellinien erstellen – Wählen Sie diese Option aus, um in allen Schnittansichten automatisch Mittellinien durch Volumenmodell-Merkmale und Regelflächen zu erstellen. Die Mittellinien werden nur dann gezeichnet, wenn die Schnittebene die Regelfläche oder das Merkmal schneidet.
- Mittellinien nur für geschnittene Elemente erstellen – Wählen Sie diese Option aus, um Mittellinien für geschnittene Elemente in Schnittansichten zu erstellen. Ansonsten werden Mittellinien für alle gedrehten Objekte erstellt.
- Verwenden Sie die Option Mittellinien erstellen für zum Steuern der Erstellung von Mittellinien auf:
- Regelvolumen
- Volumenbohrungen
- Volumenmerkmalen
- Kreisförmigen Flächen
- Drahtmodellkreisen
- Abhängige Mittellinien erstellen – Wählen Sie diese Option aus, um abhängige Mittellinien zu erstellen.
- Mittellinienversatz – Eben Sie den erforderlichen Mittellinien-Versatzwert ein, um den Wert zu ändern, um den die Mittellinie über das Objekt hinausgeht. Der vorgegebene Mittellinienversatz lautet 4.0 mm. Der Wert wird im Modell gespeichert.
- Mittellinienstil – Wählen Sie einen Stil für Mittellinien aus der Dropdown-Liste aus.
Linienart einstellen – Klicken Sie auf diese Option, um die Stil-Symbolleiste anzuzeigen, mit der Sie einen Stil für die Mittellinie anpassen können.
Stiländerungen werden am aktuellen Stil vorgenommen und auf die aktuelle Auswahl angewendet.
- Wählen Sie eine der folgenden Optionen für Erstellungslevel aus der Dropdown-Liste aus:
- Linienerstellungsebene – Erstellt eine Mittellinie auf der aktuellen Linienerstellungsebene.
- Ebenennummer – Geben Sie die erforderliche Ebene in das Eingabefeld Ebenennummer ein. Damit wird eine Mittellinie auf der angegebenen Ebene erstellt.
- Ebene des verknüpften Objekts – Erstellt eine Mittellinie auf der Ebene des verknüpften Elements. Diese Option ist nur verfügbar, wenn Abhängige Mittellinien erstellen ausgewählt ist.
- Ebenennummer – Diese Option ist verfügbar, wenn die Option Ebenennummer in der Dropdown-Liste Erstellungslevel ausgewählt wurde. Geben Sie die spezifische Ebenennummer für die Mittellinienerstellung ein.
