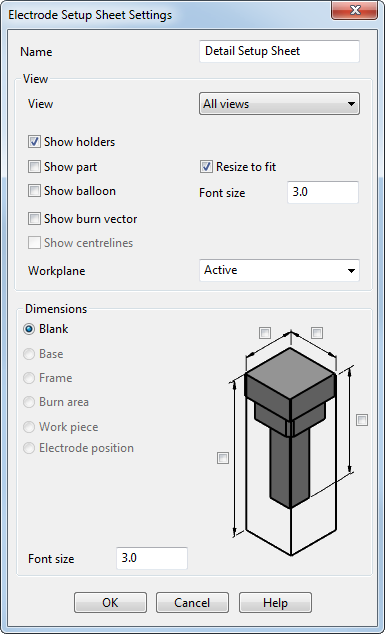

Diese Formular zeigt die Einstellungen für die individuellen Einrichtblätter an und ermöglicht es Ihnen, die Optionen in der Konfigurationsdatei mithilfer der Bedienoberfläche festzulegen. Um dieses Fenster anzuzeigen, klicken Sie auf die Schaltfläche Ellipse
im Dialogfeld Steuerung des Elektroden-Einrichteblatts.
Name — Dieses ist der Name des Einrichtblatt im Steuerung des Elektroden-Einrichtblatts Formular. Wenn der Name des Blatts geändert wird, wird diese Änderung auch auf den Namen des Blatts im Formular Steuerung des Elektroden-Einrichtblatts übertragen. Sie können die Änderung des Namens für eine Elektrode oder eine Elektrodensitzung validieren oder den Standardnamen mithilfe der Optionen im Formular Steuerung des Elektroden-Einrichtblatts ändern.
Ansicht— Wenn Sie die Einstellungen für eine spezifische Ansicht konfgurieren möchten, wählen Sie die Ansicht aus der Liste aus. Die Einstellung Alle Ansichten ermöglicht es Ihnen, die Standardoptionen zu ändern.
Verwenden Sie den Bereich Bemaßungen, um den verschiedenen Attributen der Elektrode Bemaßungen hinzuzufügen.
- leer
- Basis
- Frame
- Brennbereich
- Werkstück
- Elektrodenposition
Welche Bemaßungen in den Zeichnungen angezeigt werden können, hängt von der Richtung der Ansicht ab. Sie können diese Auswahl festlegen, indem Sie eine Option aus der Liste Ansicht auswählen.
- Wenn Sie Alle Ansichten auswählen und sich die Ansichten nicht in derselben Richtung befinden, können Sie X-, Y-, and Z- Bemaßungen festlegen. Dies ist die Standardansicht und die mit dem Rohling verbundenen Bemaßungen sind die einzigen, die Sie anzeigen können.
- Wenn Sie eine Ansicht von oben auswählen, können Sie X- und Y-Bemaßungen in Ihrer Zeichnung einschließen.
- Wenn Sie eine Seitenansicht auswählen, können Sie Z- und X- oder Y-Bemaßungen in Ihrem Diagramm einschließen.
- Wenn Sie eine andere Ansicht auswählen, können Sie X-, Y- und Z-Bemaßungen in Ihrem Diagramm einschließen.
- Wenn Ihre Elektrodenvorlage zusätzliche Ansichten in einem Einrichtblatt erstellt, werden die Bezeichnungen dieser Ansichten in der Liste Ansicht dargestellt. Wenn Sie eine andere Ansicht aus der Liste auswählen, ermöglicht dies Ihnen, verschiedene Attribute der Elektrode zu bemaßen.
Alle folgenden Optionen entsprechen den Optionen in der Konfigurationsdatei, electrode_setupsheets.con, die sich in folgendem Pfad befindet:
C:\Program Files\Autodesk\PowerShapexxxxx\file\electrode
- Name
- Unterdrücken
- Halter anzeigen
- Teil anzeigen
- Größe ändern
- Bezugskreis anzeigen
- Bezugskreis Zeichensatzgröße
- Brennvektor anzeigen
- Bemaßungen anzeigen
- Zeichensatzgröße der Bemaßungen
- Arbeitsebene
Wenn Sie Änderungen an diesen Optionen vornehmen, wird die entsprechende Änderung auch in der Konfigurationsdatei vorgenommen. Im Dialogfeld Steuerung des Elektroden-Einrichteblatts wird gesteuert, wie diese Änderung angewendet wird.
