Erstellen Sie eine Beziehung, indem Sie eine Unterkomponente über eine Hauptkomponente ziehen, um Verknüpfungspunkte anzuzeigen. Wenn die erforderliche Verknüpfung angezeigt wird, lassen Sie die Unterkomponente los, um die Beziehung zu erstellen.
Zum Beispiel:
- Wählen Sie die Komponente aus, die als Unterkomponente dienen soll. Bewegen Sie den Cursor auf die Komponente, um die Ebenen- und Achsenverknüpfungen anzuzeigen, was durch Pfeile angegeben wird.Anmerkung: Zum Anzeigen von Punktverknüpfungen klicken Sie erneut auf die Komponente und bewegen den Cursor auf die Komponente, um die Punktverknüpfungen zu markieren.
In diesem Beispiel wird die obere Fläche hervorgehoben, und ein Pfeil kennzeichnet eine Ebenenverknüpfung:
- Klicken und ziehen Sie die Verknüpfung in Richtung der Hauptkomponente. Die Verknüpfungen auf der Hauptkomponente werden angezeigt:

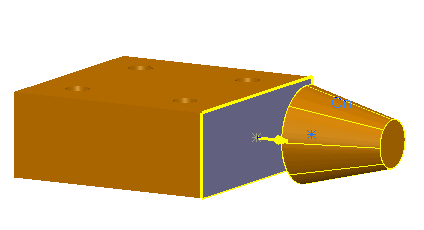

- Lassen Sie die Unterverknüpfung über der gewünschten Verknüpfung auf der Hauptkomponente los:
In diesem Beispiel wird eine Ebene-zu-Ebene-Beziehung zwischen der Unter- und der Hauptkomponente erstellt. Die neue Beziehung wird dem Baugruppenbaum hinzugefügt.
Wenn Sie die Maustaste abseits der Hauptkomponente loslassen, wird keine Beziehung erstellt, und die Unterkomponente kehrt zu ihrer ursprünglichen Ausrichtung zurück.
