Bei der Aufwicklung können Knoten im Relief die Zielflächen verfehlen, wenn Lücken im Modell vorhanden sind oder das Relief von den Kanten der Flächen abfällt. Diese Knoten werden aus dem Relief entfernt, und ihre Kanten werden gestutzt. Dies kann zu Löchern und offenen Kanten in der Aufwicklung führen.

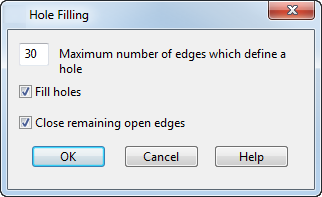

Verwenden Sie das Dialogfeld Löcher füllen, um Optionen zum Füllen von Löchern aufgrund von Lücken im Modell festzulegen:
- Maximalzahl von Kanten, die eine Öffnung (Loch) festlegen – Gibt ein Loch im Relief an. Die Kanten entsprechen den Kanten der Dreiecke im Relief.
- Löcher füllen – Füllt ein Loch mit Dreiecken, wenn es weniger Kanten aufweist als die maximale Anzahl.
PowerShape verwendet ein einfaches Verfahren zum Füllen von Löchern. Bei kleineren Problemen sollte dies ausreichen. In einigen Fällen erhalten Sie jedoch möglicherweise nicht die gewünschten Ergebnisse. In diesen Fällen können Sie Folgendes tun:
- Korrigieren Sie die Flächen unter der Aufwicklung, und erstellen Sie die Aufwicklung erneut.
- Deaktivieren Sie die Option Löcher füllen, um die Aufwicklung zu erstellen. Verwenden Sie die Verwaltung-Registerkarte (Netz-Werkzeuge), um das Dreieck zu korrigieren und die Ergebnisse zu verbessern.

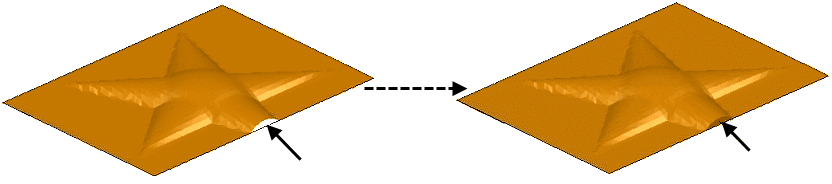

- Restliche offene Kanten schließen – Schließt alle Lücken zwischen dem Modell und der Grenzlinie des Reliefs. Normalerweise werden diese dadurch versucht, dass die Kante der Fläche vom Relief losgelöst wird.
