Bei der Erstellung einer Bezierkurve auf einer Fläche wird eine Beziehung zwischen dem Kurvenpunkt auf der Fläche, auf der dieser liegt, erstellt. Diese Beziehung ist hilfreich für die Bearbeitung des Punkts und der Fläche.
So erstellen Sie eine Bezierkurve auf einer Fläche
- Klicken Sie auf Drahtmodell-Registerkarte > Erstellen-Gruppe > Kurve > Bezier.
- Geben Sie die Punkte der Kurve auf der Fläche ein:
- Um einen Punkt auf einem Flächenfeld im schattierten Modus einzugeben, klicken Sie auf die Fläche.
- Um einen Punkt auf einem Flächenfeld im Drahtmodell-Modus einzugeben, halten Sie die UMSCHALTTASTE gedrückt und klicken auf die Fläche.
Das Wort In wird mit dem Cursor verknüpft, wenn der Eingabepunkt auf die Fläche projiziert wird, und das Wort Auf an Positionen auf Flächenkurven.
Die Kurvenpunkte auf der Fläche besitzen dieselben Tangenten wie die Flächenpunkte, auf denen sie liegen.

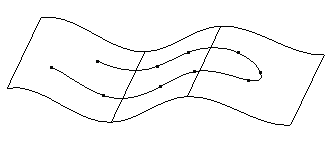

Im folgenden Beispiel sehen Sie, dass die Tangentialität der Kurve der der Fläche entspricht. Wenn Sie möchten, dass die Kurve entlang der exakten Form der Fläche verläuft, müssen Sie möglicherweise zusätzliche Punkte entlang der Kurve angeben.
Jeder Kurvenpunkt, der nicht auf der Fläche liegt, hat keine Beziehungen.
- Um die Kurve abzuschließen, haben Sie folgende Möglichkeiten:
- Klicken Sie über den zuletzt eingegebenen Referenzpunkt. Wenn der intelligente Cursor aktiviert ist, wird ein Endsymbol angezeigt, um anzugeben, wann durch Klicken die Kurve abgeschlossen werden kann.
- Klicken Sie auf den ersten Referenzpunkt, um eine geschlossene Kurve zu erstellen.
- Klicken Sie auf der Schnellzugriffsleiste auf
. - Wählen Sie unter Drahtmodell-Registerkarte > Erstellen-Gruppe eine andere Option aus.
Die Kurve ist jetzt bereit zur Bearbeitung entsprechend Ihren Anforderungen.
