Sie können ein ausgewähltes Symbol auf eine der folgenden Arten bearbeiten:
- Klicken Sie auf Start-Registerkarte > Dienste-Gruppe > Umwandeln > Symbol, um das ausgewählte Symbol in seine einzelnen Objekte umzuwandeln.
- Doppelklicken Sie auf das Symbol, um das Dialogfeld Symbol-Editor anzuzeigen:
Verwenden Sie dieses Dialogfeld, um das ausgewählte Symbol zu ändern:
- Name – Geben Sie einen Namen für das ausgewählte Symbol ein.
- Position am Referenzpunkt – Der Name des ausgewählten Referenzpunkts wird angezeigt.
- X, Y und Z – Zeigt die Koordinaten des ausgewählten Referenzpunkts an. Ändern Sie die Koordinaten des Referenzpunkts, oder klicken Sie auf
, um das Dialogfeld Position anzuzeigen, und verschieben Sie das Symbol.
- Klicken Sie mit der rechten Maustaste auf das Symbol, um das Kontextmenü anzuzeigen, das für Symbole verfügbare Bearbeitungsoptionen enthält. Der Name des Symbols und seine Ebene erscheint im oberen Bereich des Kontextmenüs.
- Umwandeln – Wandelt das ausgewählte Symbol in seine einzelnen Objekte um.
- Ändern – Zeigt das Dialogfeld Symbol-Editor an.
- Skalierungsbedingungen – Zeigt das Dialogfeld Beschränkungen für Symbol festlegen an, in dem für das ausgewählte Symbol Bedingungen festgelegt werden können.

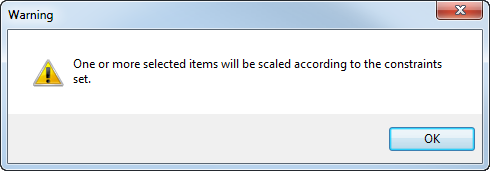

Anmerkung: Die unten abgebildete Warnmeldung wird angezeigt, wenn Sie Ändern-Registerkarte > Umformen-Gruppe > Skalieren verwenden, um mehrere Objekte zu skalieren, wenn eines der ausgewählten Elemente über Skalierungsbedingungen verfügt.
Anmerkung: Wenn die Option Speichere Elemente bei der Erstellung einer Symboldefinition ausgewählt ist, gehen Verbindungen zwischen Objektdefinitionen und Symbol verloren.
