- Klicken Sie in der Multifunktionsleiste auf die Registerkarte Start
Gruppe Teil einfügen Rohrklassen-Viewer. - Klicken Sie in das Rohrklassenblatt, um einen Bogen auszuwählen (z. B. ROHRB 90 LR).
- Klicken Sie im Rohrklassen-Viewer auf Im Modell einfügen.
- Klicken Sie bei gedrückter UMSCHALTTASTE mit der rechten Maustaste in den Zeichenbereich. Wählen Sie Knoten.
- Wenn sich der Einfügepunkt nicht am gewünschten Anschluss befindet: Drücken Sie STRG.

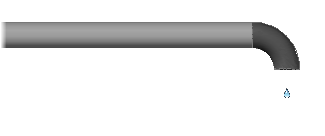

- Klicken Sie in den Zeichenbereich, um einen offenen Anschluss auf einer Rohrleitung festzulegen.
- Klicken Sie, um eine Bogendrehung festzulegen, oder drücken Sie die EINGABETASTE für null.
- Drücken Sie die EINGABETASTE, um das Hinzufügen von Bogen zu beenden.
