Nachdem Sie in Navisworks® ein Koordinationsmodell erstellt haben, können Sie die NWD- oder NWC-Datei als Referenz für Ihren Entwurf mit dem Revit-Modell verknüpfen.
Video: Verwenden von Koordinationsmodellen
Diese Funktion ist nützlich, wenn ein Team aus einer anderen Disziplin nicht Revit für die Modellierung verwendet. Sie ermöglicht Ihnen den Vergleich Ihres Revit-Modells mit einem nicht aus Revit stammenden Modell zu Koordinationszwecken. Indem Sie das aktualisierte Koordinationsmodell regelmäßig (z. B. wöchentlich) laden, reduzieren Sie das Risiko von Kollisionen auf ein Minimum. Der Entwurfsprozess kann dadurch schneller ablaufen, und es sind weniger Änderungen erforderlich, was Zeit- und Kosteneinsparungen für das gesamte Entwurfsteam mit sich bringt.
Koordinationsmodelle
Ein Koordinationsmodell ist ein 3D-Entwurf, der zum virtuellen Abgleich zwischen verschiedenen Disziplinen während der Entwurfsphase, bei der Planung vor der Konstruktion und beim Bau verwendet wird. Verwenden Sie für das Koordinationsmodell eine NWD- oder NWC-Datei. NWD und NWC sind native Dateiformate von Navisworks. Projektteams führen in Navisworks multidisziplinäre Konstruktionsdaten in einem zentralen Koordinationsmodell zusammen.
Beispiele
- Ein Architekt entwirft in Revit ein Gebäude. Ein Bauingenieur verwendet eine andere Software für den Entwurf des Tragwerks. Der Architekt möchte die Tragwerksplanung in Revit übernehmen und als Referenz nutzen, um sicherzustellen, dass Elemente der Architektur korrekt an den Tragwerkselementen im Entwurf ausgerichtet werden.
- Ein Designer bzw. Hersteller entwirft in einem 3D-Modellierungsprogramm die Hülle eines Gebäudes unter Verwendung eines komplexen Systems von Fassaden. Der Architekt möchte dieses Modell in Revit übernehmen und als Referenz nutzen, um sicherzustellen, dass die Innenarchitektur des Gebäudes erwartungsgemäß in die Hülle passt.
- Ein Architekt entwirft in Revit ein Gebäude. Ein Tiefbauingenieur verwendet eine andere Software für den detaillierten Entwurf des Grundstücks. Der Architekt möchte den Grundstücksentwurf in Revit übernehmen und als Unterlage nutzen, um das Layout des Gebäudes auf dem Grundstück korrekt planen zu können.
Koordinationsmodell in Revit verwenden

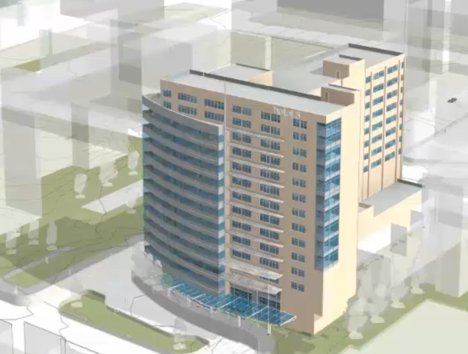

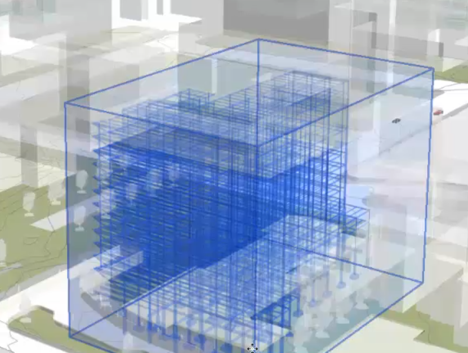

Wenn Sie ein Koordinationsmodell mit einem Revit-Modell verknüpfen, wird das Koordinationsmodell in der aktuellen Ansicht angezeigt. Es ist von einem Begrenzungsrahmen umgeben, der angezeigt wird, wenn Sie den Mauszeiger über das Koordinationsmodell ziehen. Wenn Sie den Rahmen auswählen, werden in der Statusleiste die Familie und der Typ angezeigt: Koordinationsmodell : Navisworks-Modell; ihnen folgt der Name des Navisworks-Modells. In der Eigenschaftenpalette werden der Dateipfad, der Name und andere Eigenschaften des Koordinationsmodells angezeigt.
In Revit wird das gesamte Koordinationsmodell als ein Objekt behandelt. Die Unterscheidung separater Einzelelemente im Koordinationsmodell ist in Revit nicht möglich. Sie können Elemente im Koordinationsmodell nicht auswählen oder ihre Eigenschaften anzeigen.
Nachdem Sie das Koordinationsmodell verknüpft haben, haben Sie in Revit folgende Möglichkeiten:
- Anzeigen des Koordinationsmodells in 3D- und 2D-Ansichten, darunter Draufsichten, Ansichten und Schnitten.
- Fixieren des Koordinationsmodells an seiner Position durch eine Sperre, damit es nicht versehentlich relativ zum Revit-Modell verschoben werden kann.
- Definieren von Phasen für das Koordinationsmodell.
- Definieren der Transparenz für das Koordinationsmodell zur Unterscheidung vom Revit-Modell. Definieren von Sichtbarkeit und Transparenz im Dialogfeld Sichtbarkeit/Grafiken.
- Hinzufügen des Koordinationsmodells zu einem Bearbeitungsbereich für die Arbeitsteilung.
- Drucken des Koordinationsmodells als Teil einer Revit-Ansicht.
- Exportieren des Koordinationsmodells in ein Bild als Bestandteil einer Revit-Ansicht.
- Vorübergehendes Entfernen des Koordinationsmodells aus dem Modell durch Entladen (etwa zur Verbesserung der Systemleistung). Wenn Sie das Modell neu laden, werden dieselbe Position und Ausrichtung verwendet.
- Neuladen des Koordinationsmodells zum Übernehmen kürzlich erfolgter Aktualisierungen.
- Entfernen (Löschen) des Koordinationsmodells aus dem Revit-Modell.
Da im Koordinationsmodell keine Texturen enthalten sind, kann es nicht als Bestandteil einer Revit-Ansicht gerendert werden.
