Ausrichten von Luftkanälen

Verwenden Sie den Ausrichtungseditor zum Ausrichten der Ober- oder Unterseite oder der Seiten von Luftkanalsystemen in einem Abschnitt des Systems.

1. Markieren Sie einen Luftkanal im auszurichtenden Abschnitt oder System, drücken Sie einmal oder mehrmals die Tabulatortaste, um die auszurichtenden Segmente hervorzuheben, und klicken Sie, um diese Luftkanäle hervorzuheben.
2. Klicken Sie auf Registerkarte Ändern | Luftkanäle Gruppe Bearbeiten Ausrichten (Ausrichten), um den Ausrichtungseditor zu öffnen.

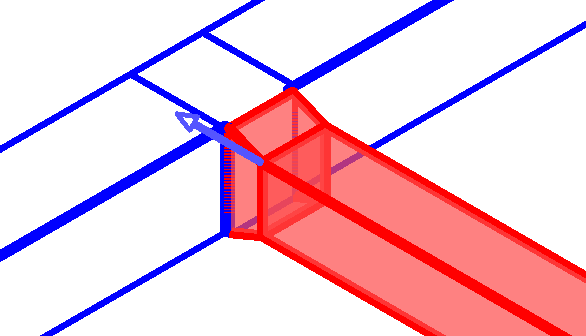

3. Klicken Sie auf (Steuerpunkt), und wählen Sie das Ende des Abschnitts im System, das als Referenz für die Ausrichtung verwendet werden soll. Das ausgewählte Ende wird durch einen Pfeil gekennzeichnet.


Bei jedem Klick wird abwechselnd das Anfangs- oder Endsegment ausgewählt und entsprechend mit einem Pfeil am Ende des Abzweigs markiert.

4. Legen Sie die Ausrichtungsreferenz fest.

   Klicken Sie auf ...	zur Ausrichtung ...
   	Oben links
   	Oben zentriert
   	Oben rechts
   	Mitte links
   	Mitte zentriert
   	Mitte rechts
   	Unten links
   	Unten zentriert
   	Unten rechts

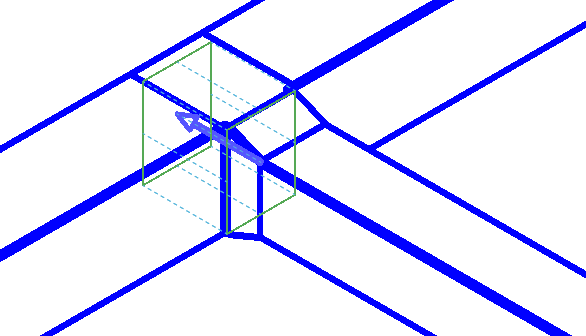

   Sie können auch auf Ausrichtungslinie klicken und im Zeichenbereich eine Referenzlinie wählen. Diese Funktion ist vor allem in 3D-Ansichten nützlich, wenn Feine Linien ausgewählt ist und für Bildstil die Option Drahtmodell eingestellt wurde. Dabei werden wie in der Abbildung gezeigt gestrichelte Linien an den Kanten und entlang der Mitte der Flächen des Referenzkanals angezeigt.

   Anmerkung: Bevor Sie den Ausrichtungseditor aktivieren, müssen Sie für Bildstil die Option Drahtmodell festlegen.
5. Klicken Sie auf eine der Ausrichtungslinien in der Zeichnung, um die für die Ausrichtung zu verwendende Linie anzugeben.

6. Wenn Sie alle Ausrichtungseinstellungen für das Luftkanalsystem wie benötigt festgelegt haben, klicken Sie auf Fertig stellen, um das Luftkanalsystem auszurichten, oder auf Beenden, um den Ausrichtungseditor zu schließen, ohne die Änderungen zu übernehmen.

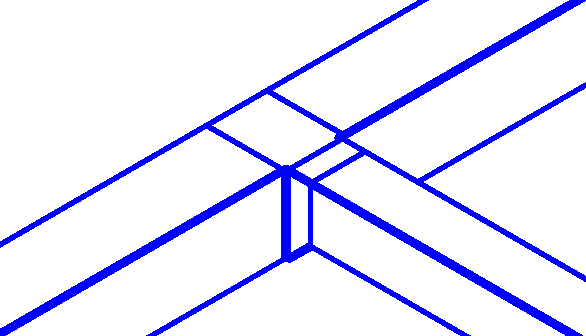

   Das hier gezeigte Luftkanalsystem wurde an der Mitte der Oberseite des großen, mit dem T-Stück verbundenen Segments ausgerichtet.
