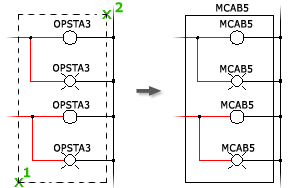

Se dibuja un cuadro de posición alrededor de los dispositivos para indicar que están físicamente en una posición o instalación distintas de las de los otros dispositivos del dibujo. El cuadro es una polilínea cerrada y puede ser un rectángulo u otra forma ortogonal.
Tiene la opción de actualizar los códigos de posición e instalación de los componentes principales que se encuentran dentro del cuadro para que coincidan con el cuadro de posición. Puede asignar una descripción al cuadro.
Los códigos de posición e instalación de los componentes principales del cuadro de posición se actualizan para que coincidan con el cuadro de posición. Puede asignar una descripción al cuadro. El programa comprueba si hay actualizaciones de las implantaciones del armario y los componentes relacionados.
Los comandos de AutoCAD Electrical toolset reconocen los cuadros de posición
- Insertar un componente en un cuadro de posición o desplazarlo hasta él actualiza los valores de posición e instalación del componente.
- Extraer un componente de un cuadro de posición hace que aparezca la opción que permite actualizar los valores de posición e instalación del componente para que coincidan con los valores de dibujo.
- El punto de inserción de un componente determina si se considera situado dentro o fuera de un cuadro de posición.
Los comandos de circuitos de AutoCAD Electrical toolset no tienen en cuenta los cuadros de posición. Por ejemplo, si se inserta un circuito y algunos de los componentes se encuentran dentro de un cuadro de posición, los componentes no se actualizan.
La capa asignada a la función de cuadro de posición determina el color y el tipo de línea de la polilínea. Asigne la capa en el cuadro de diálogo Propiedades del dibujo: ficha Formato de dibujo.
