Ahora se pueden aislar/desaislar grupos de capas especificados. También se puede modificar el tipo de línea y el grosor de línea de la capa con el correspondiente grosor de línea y tipo de línea del grupo de capas.
Para obtener esta funcionalidad se han añadido los siguientes comandos y variables de sistema.
Comandos nuevos
| Comando | Acción | |
|---|---|---|
| Buscar | AMLGISO | Oculta o bloquea todos los grupos de capas excepto los de los objetos seleccionados. |
| Buscar | AMLGUNISO | Restablece todos los grupos de capas que se ocultaron o bloquearon con el comando AMLGUNISO. |
Variables de sistema nuevas
| Variable de sistema | Acción |
|---|---|
| AMLGLTMODE | Permite la edición del tipo de línea del grupo de capas. |
| AMLGLWMODE | Permite la edición de la propiedad de grosor de línea del grupo de capas. |
Mejoras en el Administrador de grupos de capas y el Administrador de capas de Mechanical

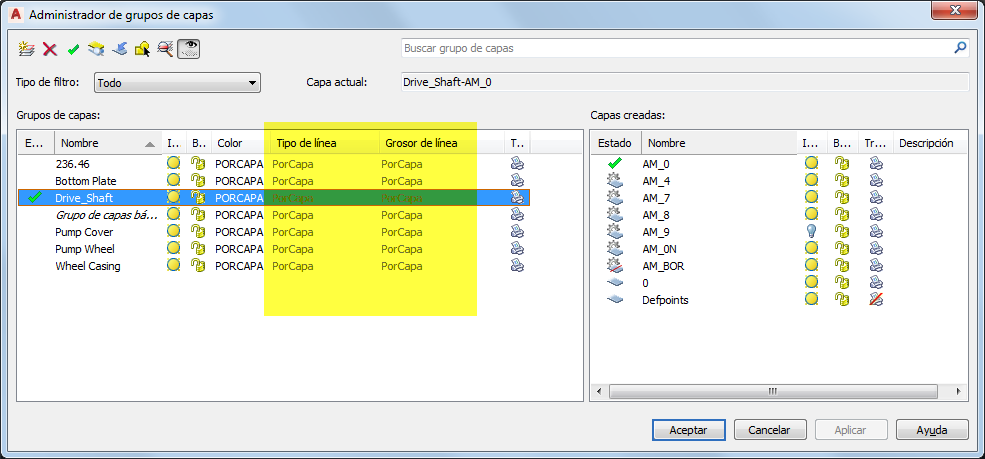

En el Administrador de grupos de capas, ahora se pueden especificar el tipo de línea y el grosor de línea de los grupos de capas, del mismo modo en que se especifica el color del grupo de capas.

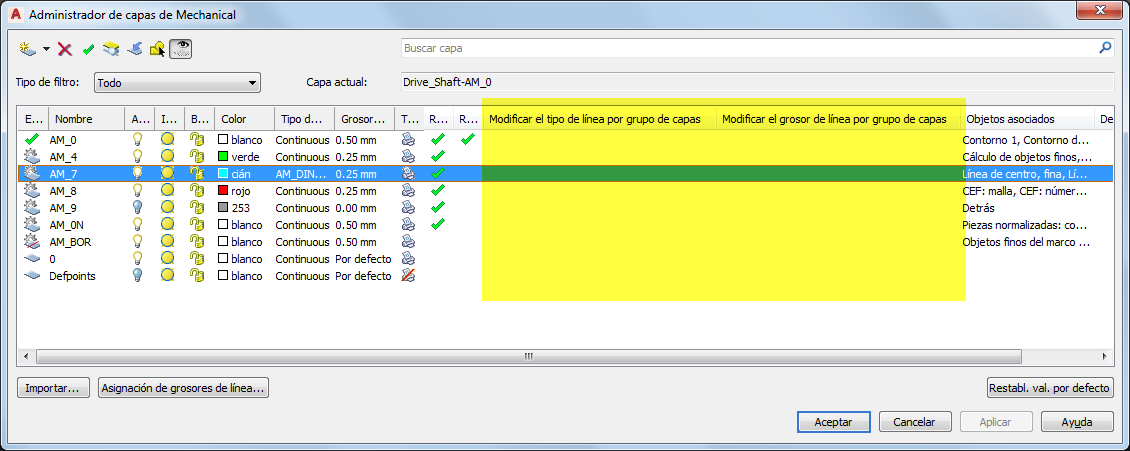

En el Administrador de capas de Mechanical, se puede seleccionar la modificación del tipo de línea y el grosor de las capas con los del grupo de capas.
Mejoras en la cinta de opciones

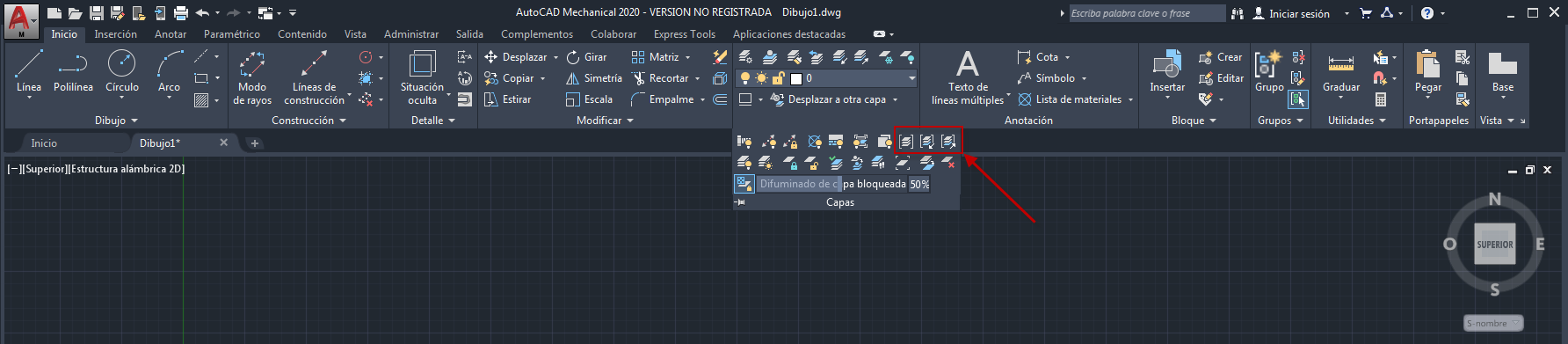

En el panel Capa de la ficha Inicio ahora hay disponibles herramientas del grupo de capas, como el Administrador de grupos de capas y los comandos AMLGISO y AMLGUNISO.
