Inventor CAM admite cuatro tipos de las transiciones entre las pasadas de corte, según la estrategia de mecanizado.
- Sin contacto: los peldaños no se conectan entre sí en el mismo nivel Z, sino con un movimiento de retracción.
- Línea recta: conexiones más simples y directas con líneas rectas.
- Ruta más corta: la ruta más corta posible entre las áreas de mecanizado (generalmente, un movimiento en línea recta).
- Suavizar: utilice movimientos tangenciales suaves con arcos verdaderos si es necesario.

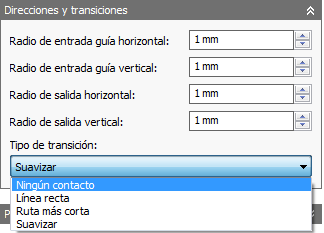

El Tipo de transición se define en la ficha Vinculación.
Elección del tipo de transición
El método Sin contacto desplaza la herramienta en dirección opuesta al modelo, de modo que no queden marcas en la superficie.
Sin contacto
El método Línea recta se mueve a lo largo de la superficie a un ángulo constante que crea una línea recta cuando se visualiza desde el lado.
Transiciones de línea recta
El método Suavizar evita cambios bruscos en Z mediante un descenso gradual por la superficie. La rampa nunca supera el ángulo de rampa especificado si procede.
Transiciones suaves
