Inventor CAM proporciona una función de empalme de ruta de herramienta que es útil para evitar esquinas pronunciadas en rutas de herramienta de acabado 3D. Con los empalmes aplicados, los giros pronunciados en la ruta de herramienta se pueden reducir de forma que el control de CNC pueda mantener una mayor velocidad de avance o evitar marcas en la pieza mecanizada.

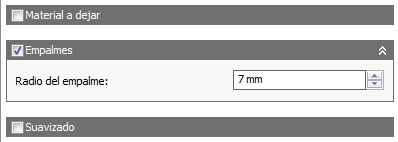

La sección Empalmes y el parámetro Radio de empalme se encuentran en la ficha Pasadas entre las secciones Material a dejar y Suavizado
En las imágenes siguientes se muestra un ejemplo de una ruta de herramienta de acabado Paralela con una fresa con punta de bola de 10 mm.
Empalmes desactivados

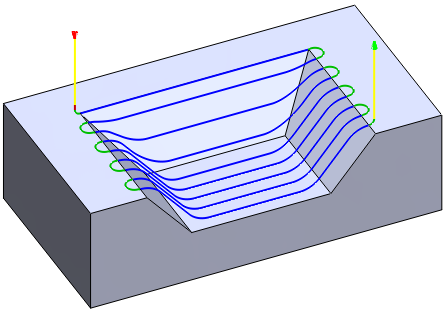

Empalmes activados. El radio del empalme es de 10 mm (dos veces el radio de la herramienta)

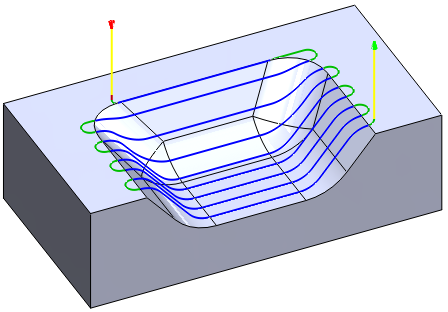

Los empalmes están desactivados, pero el modelo tiene aplicados elementos de geometría de empalme
La activación de empalmes en una ruta de herramienta de acabado Paralela principalmente afecta a las esquinas perpendiculares a las pasadas.

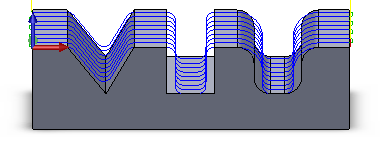

Ruta de herramienta Paralela sin empalmes de ruta de herramienta
Ruta de herramienta Paralela con un radio de empalme de ruta de herramienta de 4 mm
Del mismo modo, para una operación de acabado Contorno, los empalmes en esquinas verticales:

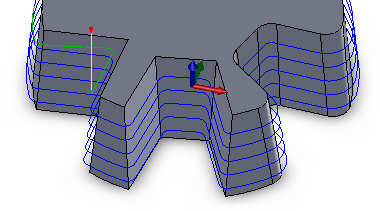

Ruta de herramienta Contorno sin empalmes de ruta de herramienta
Ruta de herramienta Contorno con un radio de empalme de ruta de herramienta de 4 mm
