Para mecanizar los chaflanes

Se utiliza una operación Contorno 2D una vez más para crear los chaflanes necesarios.

1. En la cinta de opciones, haga clic en Ficha CAM panel Fresado 2D Contorno 2D .

Ficha Herramienta

1. Haga clic en para abrir la Biblioteca de herramientas.
2. En la biblioteca Aprendizaje de CAM Mania, seleccione Chaflán #3 - Ø1/4" 45°.
3. Haga clic en para cerrar el cuadro de diálogo Biblioteca de herramientas.

Ficha Geometría

1. En la ficha Geometría, haga clic en el botón Selección de contornos y seleccione los cuatro chaflanes en la superficie superior de la pieza.

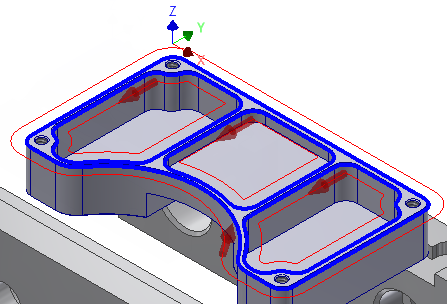

2. Asegúrese de que las flechas de contorno apunten en las direcciones que se muestran en la imagen siguiente. Haga clic en una flecha para invertir la dirección, si es necesario.

Ficha Pasadas

1. Haga clic en la ficha Pasadas.

Dado que se ha seleccionado una herramienta de chaflán, Inventor CAM activa automáticamente el grupo Chaflán.

2. Defina Desfase de la punta del chaflán en: 0,02 pulg.

Iniciar el cálculo

1. Haga clic en el botón , o haga clic con el botón derecho en la ventana gráfica y seleccione Aceptar desde el menú de comandos frecuentes para salir de Contorno 2D y crear la ruta de herramienta.

Continúe con Para mecanizar los avellanados...
