Para crear la configuración (CAM Mania)

Comience creando la configuración.

1. En la cinta de opciones, haga clic en ficha CAM panel Trabajo Configuración .

Se muestra el cuadro de diálogo de operación Configuración con la ficha Configuración activa.

Ficha Configuración

1. En el grupo Modelo, haga clic en el botón Modelo y seleccione la pieza dentro del cuadro delimitador del material.




2. En el grupo Sistema de coordenadas de trabajo (SCT), asegúrese de que la opción Punto del cuadro de material esté seleccionada en el menú desplegable Origen:.

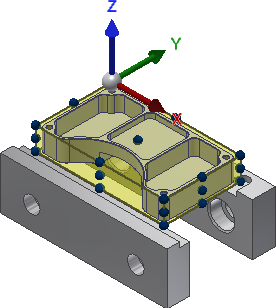

3. Seleccione el punto del material en la esquina superior izquierda de la pieza como se muestra en la imagen siguiente.





Ficha Material

1. Seleccione Cuadro de tamaño relativo en el menú desplegable Modo:.
2. Seleccione Añadir material a los lados y en la parte superior-inferior desde el menú desplegable Modo de desfase de material:.
3. Cambie Desfase lateral: a: 0
4. Cambie Desfase superior: a: 0
5. Cambie Desfase inferior: a: 0,2 pulg.
6. Haga clic en el botón o haga clic con el botón derecho en la ventana gráfica y seleccione Aceptar desde el menú de comandos frecuentes para salir de la Configuración y cerrar el cuadro de diálogo Operación.

Continúe con Para orientar el material...
