La mejor manera de mecanizar una cajera 2D abierta en Inventor CAM es utilizar la estrategia Limpieza adaptativa 2D.
Inicialmente, la Limpieza adaptativa 2D funciona de forma similar a la Cajera 2D y, al seleccionar uno o más contornos cerrados, estos se pueden mecanizar como una cajera normal. Sin embargo, si también se selecciona un contorno del material que encierra los contornos seleccionados, Limpieza adaptativa 2D mecaniza todo desde el contorno de material hasta los contornos seleccionados, comenzando desde el exterior.
Para mecanizar una cajera 2D con la estrategia 2D adaptativo, siga estos pasos:
- En la cinta de opciones, haga clic en
ficha CAM
panel Fresado 2D
2D adaptativo
para crear una nueva operación Limpieza adaptativa 2D. - En la ficha Geometría, seleccione el contorno de material.

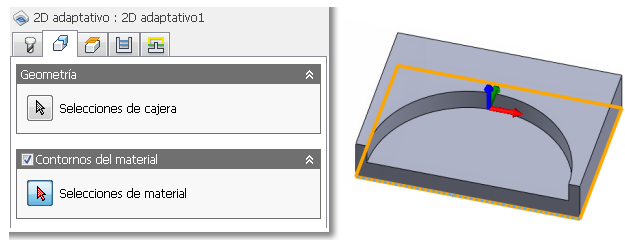

Selección de contorno de material
- A continuación, seleccione el contorno con la cajera abierta.

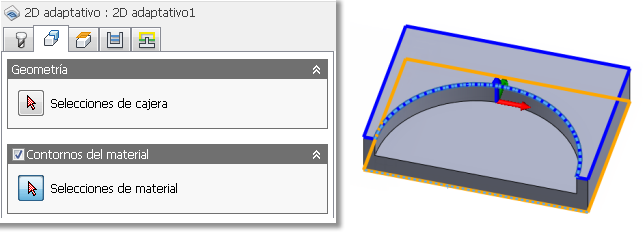

Selección del contorno con la cajera abierta
- Ajuste las alturas de vinculación de modo que coincidan con la geometría. Asegúrese de que la parte superior del material esté por encima de la profundidad de corte.
- Haga clic en Aceptar para generar la ruta de herramienta.
La ruta de herramienta debería tener un aspecto similar al que se muestra a continuación:

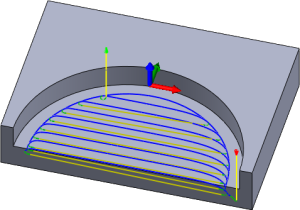

Ruta de herramienta adaptativa 2D para una cajera abierta
