Algunas de las estrategias de mecanizado en Inventor CAM realizan movimientos de suspensión cuando se realiza una transición entre rutas de herramienta de corte. Estas transiciones se realizan en el mismo nivel Z que las pasadas de corte. Al definir Altura de elevación, puede desplazar la herramienta fuera del material durante las transiciones. Elevar la herramienta ayuda a evitar marcas de referencia y permite velocidades de avance más altas.
El parámetro Altura de elevación está disponible para las estrategias Cajera, Limpieza adaptativay Limpieza horizontal 2D y 3D en la ficha Vinculación.

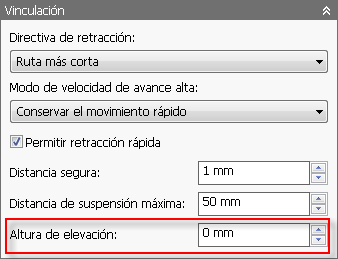

El parámetro Altura de elevación
En la imagen siguiente se muestra un ejemplo de una ruta de herramienta 2D adaptativo con los movimientos de suspensión que conectan cada pasada de mecanizado.
Una ruta de herramienta 2D adaptativo con movimientos de suspensión
Por defecto, estos movimientos de suspensión se realizan en el mismo nivel Z que se muestra en la imagen siguiente
Vista lateral de la ruta de herramienta con Altura de elevación definida en 0 mm
Con la Altura de elevación definida, la ruta de herramienta tiene este aspecto:
Vista lateral de la ruta de herramienta con Altura de elevación definida en 2 mm
