Taladrado de los agujeros

El siguiente paso es perforar con taladro los dos agujeros pequeños en las esquinas superior izquierda y derecha de la pieza de trabajo.

1. En la cinta de opciones, haga clic en ficha CAM panel Taladrado Taladrar .

Ficha Herramienta

Cambie la herramienta por defecto.

1. En la ficha Herramienta, haga clic en el botón .
2. Haga clic en el botón .

Este procedimiento crea una herramienta con cotas y datos de corte por defecto. El valor por defecto es un taladro de Ø10 mm. Utilizaremos la mayoría de los valores por defecto, pero modificaremos un poco algunos de los parámetros de corte.

3. Haga clic en la ficha Cortador.
4. Para cambiar el Tipo a Taladrar, selecciónelo del menú desplegable.
5. Cambie el valor de Diámetro a 5 mm.
6. Haga clic en el botón Aceptar para crear la nueva herramienta.
7. Haga clic en el botón Seleccionar para seleccionar la herramienta de la operación y cerrar el cuadro de diálogo Biblioteca de herramientas.

Ficha Geometría

1. Haga clic en la ficha Geometría. Asegúrese de que la opción Caras seleccionadas esté seleccionada en el menú desplegable Modo de agujero: y que el botón de selección Caras del agujero esté activo.

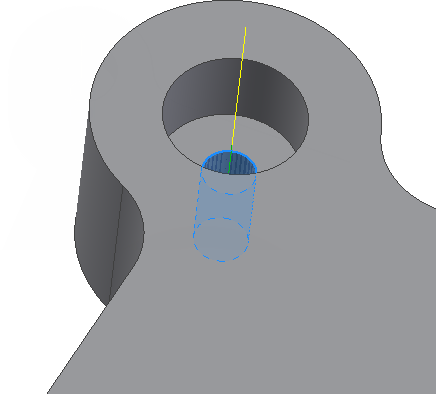

2. Amplíe y seleccione la cara cilíndrica del agujero de diámetro de menor tamaño en la esquina superior izquierda de la pieza.




3. Active la casilla de verificación Seleccionar el mismo diámetro. De esta forma, se selecciona automáticamente el agujero pequeño con tamaño idéntico en la parte superior derecha de la pieza.





Ficha Alturas

1. Haga clic en la ficha Alturas y active la casilla de verificación Taladrar con la punta hasta el final.
2. Cambie el valor de Profundidad de entrada a: 1 mm

Ficha Ciclo

1. Haga clic en la ficha Ciclo.
2. Seleccione Rotura de viruta: retracción parcial en el menú desplegable Tipo de ciclo:.

Iniciar el cálculo

1. Haga clic en en la parte inferior del cuadro de diálogo Operación; o bien haga clic con el botón derecho en la ventana gráfica y seleccione Aceptar en el menú de comandos frecuentes para iniciar automáticamente el cálculo de la ruta de herramienta.

Continúe con Para roscar agujeros...
