Para utilizar remates

Novedades:2020

IMPORTANTE: Antes de empezar Para utilizar el comando Remates, debe instalar y seleccionar la biblioteca personalizada de Inventor para su uso en el proyecto activo:

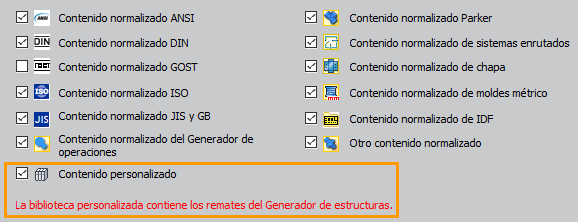

1. Instale la biblioteca personalizada de Inventor.

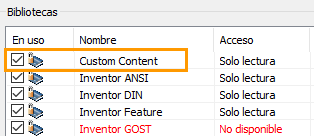

2. Tras la instalación, seleccione su uso en el proyecto activo en el cuadro de diálogo Configurar bibliotecas: Nombre del proyecto.



Procedimiento para instalar y añadir la biblioteca personalizada de Inventor al proyecto activo

Consulte el artículo de soporte para obtener más información

3. Finalmente, defina los Valores por defecto de denominación de archivo para Remate y, a continuación, abra un archivo de ensamblaje que contenga miembros de estructura.

Crear y colocar remates

1. En la cinta de opciones, haga clic en la ficha Diseño panel Estructura Insertar remate.
2. Seleccione las caras de los miembros para recibir remates.
3. Si lo desea, puede seleccionar un valor predefinido guardado para configurar remates.
4. Especifique la posición en la parte superior de las caras o dentro de las vigas.
5. Seleccione una familia para determinar el tratamiento de esquina:
   • Esquinas pronunciadas
   • Esquinas de empalme
   • Esquinas achaflanadas
6. Especifique el grosor, el desfase y los valores de ángulos.
7. También puede definir las siguientes propiedades de piezas:
   • Material
   • Aspecto
   • Número de pieza
8. Haga clic en Aplicar para aceptar la configuración actual y continuar insertando.
9. Pulse Aceptar para terminar.
10. En el cuadro de diálogo Nombre del miembro de estructura, establezca el nombre para mostrar del archivo, el nombre y la ubicación del archivo y, a continuación, haga clic en Aceptar.

Editar o reutilizar remates

Procedimiento para editar un remate:

1. Busque la operación en el navegador y amplíe para ver los ejemplares.
2. Pulse con el botón derecho del ratón un miembro y seleccione Editar con el Generador de estructuras.
3. Utilice las selecciones realizadas en el panel de propiedades para realizar las modificaciones deseadas.
4. Pulse Aceptar para confirmar los cambios.

Procedimiento para reutilizar un remate:

1. Busque la operación en el navegador y amplíe para ver los ejemplares.
2. Pulse un miembro con el botón derecho del ratón y seleccione Editar con el Generador de estructuras.
3. En la pantalla, seleccione las caras de miembro de estructura para recibir nuevos ejemplares del remate.
4. Haga clic en Aceptar para crear los ejemplares nuevos.
