Procedimiento para modificar o aplicar tratamientos de final a las estructuras

Novedades: 2019, 2019.1, 2019.2, 2020

Se debe comenzar en el entorno de ensamblaje con un modelo de ensamblaje abierto.

Bisel

Crea biseles en los extremos de los miembros de estructura.

1. En la cinta de opciones, pulse la ficha Diseño panel Estructura Bisel .
2. Opte por una de las posibilidades siguientes:
   • Seleccione un único par de miembros de estructura a los que aplicar el bisel.
   • Seleccione varios miembros de estructura a los que aplicar el bisel.
3. Si lo desea, puede seleccionar un valor predefinido guardado para configurar el bisel.
4. Para sustituir un tratamiento de finales existente con el bisel, haga clic en el menú Configuración avanzada y seleccione Suprimir tratamientos de finales existentes. Desactive la selección si no es preciso suprimir ningún tratamiento de finales que ya exista.
5. Seleccione un tipo de bisel:
   • Corte de bisel completo
   • Corte de bisel bisecado

   La imagen siguiente muestra la diferencia en tipos de corte de bisel cuando se aplican a miembros de estructura de diferentes tamaños.



6. Seleccione o escriba una distancia entre los cortes en bisel.
7. Seleccione un tipo de desfase:
   • Por defecto
   • Invertir
   • Simétrico
8. Pulse Aplicar.
9. Siga aplicando biseles a miembros de estructura como sea necesario. Cuando termine, pulse Aceptar.

Nota: En el caso de un miembro de estructura recto con un bisel en cada extremo, como una viga en ángulo entre dos esquinas interiores opuestas, la longitud correcta de la estructura se calcula automáticamente, según las selecciones que haya realizado.

Recorta y alarga dos miembros de estructura en sus extremos.

1. En la cinta de opciones, pulse la ficha Diseño panel Estructura Recortar en estructura.
2. Pulse para seleccionar el primer miembro de estructura que se deba recortar o extender.
3. Pulse para seleccionar el segundo miembro de estructura que se deba recortar o extender. Para incluir un perfil de muesca publicado, pulse Aplicar perfil de muesca.

   Para incluir un perfil de muesca publicado, pulse Aplicar perfil de muesca.

4. Si desea sustituir un tratamiento de finales existente con el corte, active la casilla de verificación Suprimir tratamientos de finales existentes. Desactive la casilla de verificación si no es preciso suprimir ningún tratamiento de finales que ya exista.
5. Seleccione o escriba una distancia de desfase vertical.
6. Seleccione o escriba una distancia de desfase horizontal.
7. Pulse Aplicar.
8. Siga recortando o extendiendo miembros de estructura como sea preciso. Cuando termine, pulse Aceptar.

Recortar y alargar hasta la cara

Recorte o extienda un miembro de estructura hasta una cara del modelo.

1. En la cinta de opciones, pulse la ficha Diseño panel Estructura Recortar/Alargar .
2. Pulse para seleccionar un miembro de estructura para cortarlo o alargarlo.
3. Pulse para seleccionar la cara del modelo que desee utilizar para el corte o la extensión.

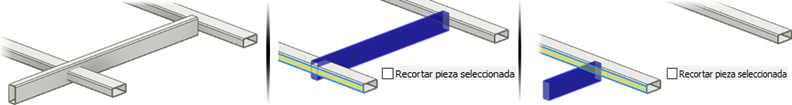

4. Si lo desea, active Recortar pieza seleccionada para elegir el lado que se mantendrá tal como se muestra en la siguiente imagen:



5. Para sustituir un tratamiento de finales existente con el corte, active la casilla de verificación Suprimir tratamientos de finales existentes. Desactive la casilla de verificación si no es preciso suprimir ningún tratamiento de finales que ya exista.
6. Seleccione o escriba la distancia de desfase entre el miembro de estructura y la cara del modelo.
7. Pulse Aplicar para ampliar o recortar el miembro de estructura hasta la cara del modelo seleccionada.
8. Siga recortando o alargando miembros de estructura según sus necesidades y, a continuación, pulse Aceptar.

Los valores generados al aplicar el comando Recortar/Extender para cortar los ángulos se muestran en la ficha iProperties/Personalizado como CUTDETAIL1, CUTDETAIL2, etc. y se pueden incluir en la lista de materiales y la lista de piezas.

Nota: Utilice el comando Reconstruir todo para aplicar este comportamiento a los modelos creados en versiones de Inventor anteriores a la 2019: abra un archivo de ensamblaje creado en una versión anterior y haga clic en la ficha Administrar panel Actualizar Reconstruir todo.

Muesca

Recorte y alargue miembros de estructura en sus extremos para proporcionar un ajuste de muesca mediante una de las siguientes opciones:

• Perfil básico
• Plantilla de I personalizada
• Perfil personalizado
  Nota: Para utilizar la opción Perfil personalizado, primero debe crear la forma de muesca en el Centro de contenido y, a continuación, consumir el miembro que contiene el perfil de muesca personalizado en el ensamblaje.

Para obtener más información, haga clic en Creación de tratamientos de final de muesca del Generador de estructuras

1. En la cinta de opciones, haga clic en la ficha Diseño panel Estructura Muesca.
2. Si lo desea, puede seleccionar un valor predefinido guardado para configurar la muesca.
3. Para sustituir un tratamiento de finales existente con la muesca, haga clic en el menú Configuración avanzada y seleccione Suprimir tratamientos de finales existentes. Desactive la selección si no es preciso suprimir ningún tratamiento de finales que ya exista.
4. Haga clic para seleccionar los miembros de estructura en los que se debe aplicar la muesca.
5. Haga clic para seleccionar los miembros de estructura que representan la forma de la muesca.
6. Elija una de las posibilidades siguientes:

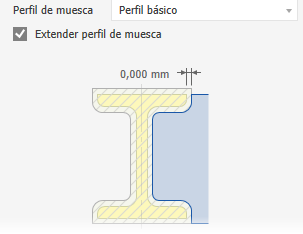

   • Perfil básico para definir un solo valor de desfase para la muesca.



   • Plantilla de I personalizada para definir múltiples valores de desfase.



   • Perfil personalizado, si está disponible, para utilizar un perfil de muesca personalizado en la familia del Centro de contenido.



7. Si lo desea:



   • Active Alargar perfil de muesca, si está disponible, para alargar el perfil hasta una intersección.

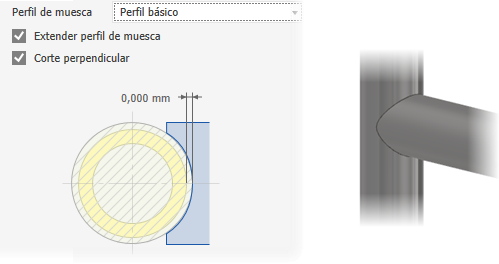

   • Active Corte perpendicular, si está disponible, para crear intersecciones precisas, como una muesca de corte por láser para una tubería.
8. Haga clic en Aplicar para crear muescas en los miembros de estructura seleccionados.

9. Siga añadiendo las muescas que desee en los miembros de estructura. Cuando termine, pulse Aceptar.

Alargar/acortar miembro de estructura

Permite alargar o acortar ambos extremos de los miembros de estructura.

1. En la cinta de opciones, pulse la ficha Diseño panel Estructura Alargar/Acortar .
2. Si lo desea, seleccione un valor predefinido guardado.
3. Para sustituir un tratamiento de finales existente, haga clic en el menú Configuración avanzada y seleccione Suprimir tratamientos de finales existentes. Desactive la selección si no es preciso suprimir ningún tratamiento de finales que ya exista.

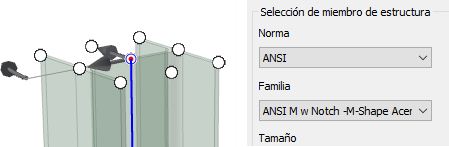

4. Seleccione los miembros de estructura para alargar o acortar. Seleccione un punto en el miembro de estructura cerca del final para alargar o acortar.
5. Seleccione un tipo de desfase:
   • Por defecto
   • Invertir
   • Simétrico
   • Asimétrico
6. Escriba un valor para el desfase entre el miembro de estructura y la cara del modelo. Con los números positivos se alarga, con los negativos se acorta.
7. Haga clic en Aplicar para alargar o acortar los miembros de estructura seleccionados.
8. Siga alargando o acortando miembros de estructura según sus necesidades. Cuando termine, pulse Aceptar.

Eliminar tratamientos de finales

Elimina los tratamientos de finales y devuelve los miembros de estructura seleccionados a su estado de inserción original.

1. En la cinta de opciones, pulse la ficha Diseño. Pulse la flecha de la lista desplegable del panel Estructura y seleccione Eliminar tratamientos de finales.
2. Haga clic para seleccionar los miembros de estructura cuyos tratamientos de finales desee eliminar.
3. Haga clic en Aplicar para eliminar los tratamientos de finales de los miembros de estructura seleccionados.
4. Siga eliminando tratamientos de finales según sus necesidades. Cuando termine, pulse Aceptar.
