Nuevos y mejores gráficos y flujos de trabajo de mediciones
Las herramientas y los flujos de trabajo de medición de Inventor se han simplificado y mejorado notablemente y ahora son más sencillos e intuitivos.
- Un comando de medición.
- Lleve a cabo todos los flujos de trabajo de medición en el nuevo panel Herramienta de medición.
- Cada selección muestra cuantiosa información con un solo clic en el panel Herramienta de medición.
- Medición de ángulos simplificada.
- Identifique fácilmente las selecciones de mediciones en la ventana gráfica.
- Otras mejoras de productividad.
Procedimiento para medir la distancia, el ángulo, el contorno o el área en un modelo
Presentación de Inventor® Ideas
Un comando de medición.

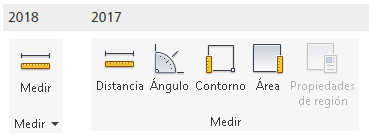

Acceda a todos los flujos de trabajo de medición desde un único comando Medir en la ficha Herramientas de la cinta de opciones en los entornos de pieza y ensamblaje.
Un panel de herramientas para medir

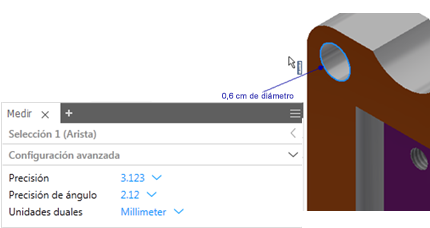

- Establezca unidades duales y valores de precisión.
Nota: Cuando hay uno o varios sistemas de coordenadas personales (SCP) definidos en un archivo, puede especificar el que quiere utilizar.

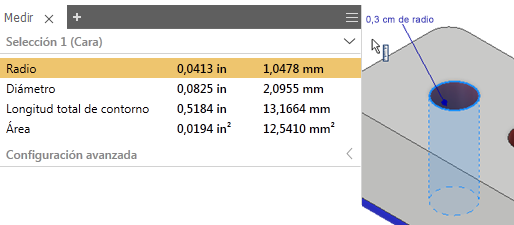

- Vea la precisión y las unidades de todos los valores de longitud, área y ángulo. Cada selección muestra cuantiosa información con un solo clic. Por ejemplo, seleccione una cara cilíndrica: aparecen el diámetro, el área y la longitud total del contorno. Los resultados se actualizan si cambia una unidad dual o un valor de precisión.
- Cambie la prioridad de selección entre Componente, Pieza o Caras y aristas en los ensamblajes (no disponible en Inventor LT).
- Copie uno o todos los valores en el portapapeles.
Medición de ángulos simplificada

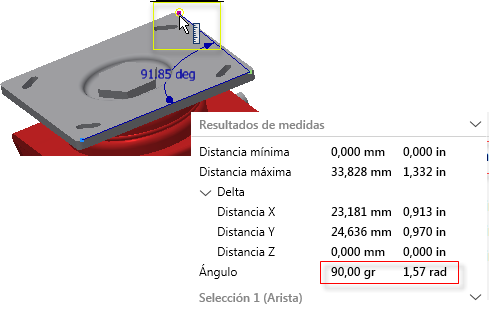

Emplee uno de los métodos siguientes para medir un ángulo:
- Seleccione una línea o un eje y, a continuación, seleccione una cara plana.
- Seleccione un arco o un círculo.
- Seleccione dos puntos y, a continuación, mantenga pulsada la tecla MAYÚS y seleccione el tercer punto del ángulo.
1. Seleccione el primer punto del ángulo que va a medir en la ventana gráfica. 2. Seleccione el siguiente punto del ángulo que va a medir en la ventana gráfica. 3. Pulse y mantenga pulsada la tecla MAYÚS y seleccione el tercer punto del triángulo.
Identificar fácilmente las selecciones de mediciones en la ventana gráfica
- La geometría que seleccione para medir permanece resaltada en la ventana gráfica.
- Distinga claramente entre la primera y la segunda selección: los conjuntos de selección de medición 1 y 2 muestran distintos colores en la ventana gráfica, de manera que pueda identificar la información de cada selección en el panel Herramienta de medición.
Nota: El color de las selecciones resaltadas se puede cambiar; para ello, vaya a Opciones de la aplicación
ficha Colores y seleccione un esquema de color en la lista de esquemas de color.
Otras mejoras de productividad
Distancia mínima, Distancia de centro a centro y Distancia máxima
Distancia mínima y Distancia de centro a centro ahora aparecen al mismo tiempo cuando se selecciona al menos uno de los tipos de geometría indicados a continuación.
- Arco/círculo
- Elipse
- Cilindro/cono/toroide
- Esfera
Distancia máxima aparece también cuando se seleccionan dos de los siguientes tipos de geometría en el mismo plano: vértice, línea, arco y círculo.

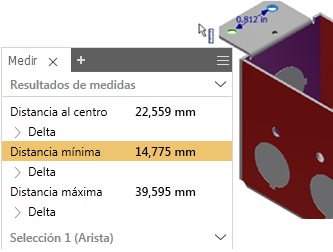

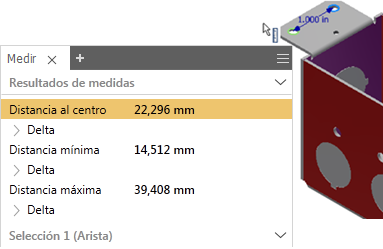

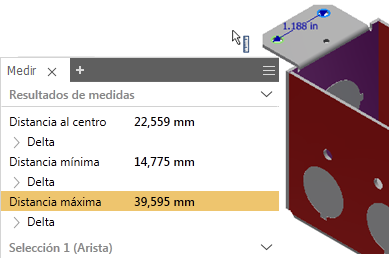

Alterne fácilmente entre Distancia mínima, Distancia de centro a centro y Distancia máxima para obtener el valor delta de la distancia.
| Distancia al centro | Distancia mínima | Distancia máxima |
|
|
|
Para obtener más información, consulte Procedimiento para medir la distancia, el ángulo, el contorno o el área en un modelo.
