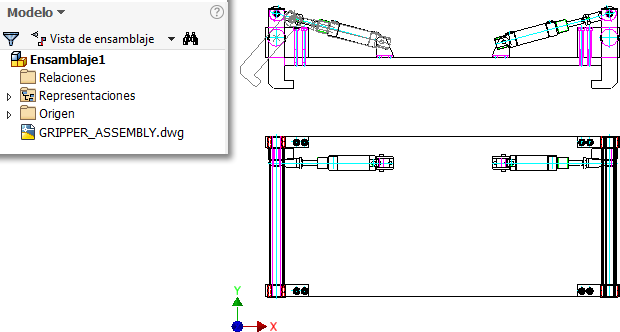

Insertar un archivo DWG directamente en el ensamblaje
Ahora los archivos DWG se pueden importar directamente en un ensamblaje con el comando Insertar componentes. En el cuadro de diálogo Insertar componente, ahora puede optar por incluir un archivo DWG como componente insertado en el ensamblaje.
Anteriormente, había que abrir la geometría DWG en un ensamblaje, para lo cual había que insertar un archivo de pieza que contuviera la geometría del modelo DWG.
Para obtener más información, consulte Acerca de la importación de archivos de otros sistemas CAD.
Seleccionar varios archivos DWG al crear más de un calco subyacente
Ahora se pueden insertar varios archivos DWG directamente en un archivo de pieza o de ensamblaje de Inventor para usarlos como calco subyacente DWG asociativo.
Al insertar o importar un archivo DWG en la pieza o el ensamblaje, cualquier nuevo estilo o capa de texto que cree tendrá el nombre de archivo como prefijo. Por ejemplo, si tiene una capa denominada "Capa1" en un archivo DWG denominado "Miarchivo.dwg", la capa se denominará "Miarchivo | Capa1".
Para obtener más información, consulte Importación o apertura de archivos DWG de AutoCAD.
Nueva opción de menú contextual para abrir la pieza o el ensamblaje en AutoCAD
Ahora puede abrir un archivo DWG de AutoCAD directamente desde el menú contextual en el nodo de navegador de modelo de la pieza o el ensamblaje en Inventor.
Para abrir el archivo DWG en AutoCAD sin problemas:
- Haga clic con el botón derecho en el nodo del archivo DWG en el navegador de modelo.
- Seleccione Abrir en AutoCAD.
Para obtener más información, consulte Importación o apertura de archivos DWG de AutoCAD.
Más opciones de menú contextual disponibles en los ensamblajes
Después de insertar un archivo DWG de AutoCAD en el ensamblaje, los elementos de menú contextual siguientes estarán disponibles en el menú contextual del nodo de navegador del archivo DWG.
- Suprimir: se elimina el calco subyacente DWG del ensamblaje.
- Medir: mide las distancias y los ángulos de una vista, un boceto activo o un borrador.
- Visibilidad: muestra u oculta el calco subyacente DWG en el archivo de ensamblaje.
- Visibilidad de capas: permite incluir o excluir las capas que quiere mostrar u ocultar en el ensamblaje.
- Desactivar vínculo: activa o desactiva el vínculo al archivo DWG original en AutoCAD.
- Romper vínculo: rompe el vínculo con el archivo DWG original en AutoCAD de manera permanente.
Para obtener más información, consulte Procedimiento para trabajar con archivos DWG asociativos en un archivo de pieza o de ensamblaje.
La geometría del boceto de calco subyacente DWG ahora se protege automáticamente
Boceto
Proyectar automáticamente las aristas durante la creación de curvas.
Si se habilita, los siguientes tipos de geometría DWG se deducen y proyectan automáticamente tras la creación del boceto:
- puntos únicos, puntos iniciales, medios o finales, centro de arcos y círculo.
- Arcos
- Círculos
- líneas
- polilíneas
Nota: Se deduce y proyecta un punto de un segmento de una polilínea DWG. Para proyectar toda la polilínea, utilice Proyectar geometría DWG.
La geometría DWG recortada no se deduce.
Para obtener más información, consulte Procedimiento para proyectar geometría en un boceto 2D.
Mejor comportamiento de creación de una unión de calco subyacente DWG
Antes, cuando se creaba una unión en la geometría de capa subyacente DWG, dicha unión no se creaba en el mismo plano que el boceto.
Ahora, si la geometría de capa subyacente DWG seleccionada está dentro del plano XY, YZ o XZ, la unión resultante se crea en el mismo plano que el boceto, de la misma forma que se crea una unión entre geometrías 2D de Inventor.
| Versión de Inventor anterior | Inventor 2018 |
|
|
Para obtener más información sobre cómo trabajar con calcos subyacentes DWG en los archivos de pieza y de ensamblaje, consulte Procedimiento para trabajar con archivos DWG asociativos en un archivo de pieza o de ensamblaje.
