Las herramientas de contorno simplificado se han mejorado para tener un mayor control y ahora la interfaz de usuario y el flujo de trabajo son mejores. Estas son las mejoras más destacadas:
Acceso: se puede acceder inmediatamente a la opción de contorno simplificado desde la ficha Ensamblaje en el panel Simplificación.

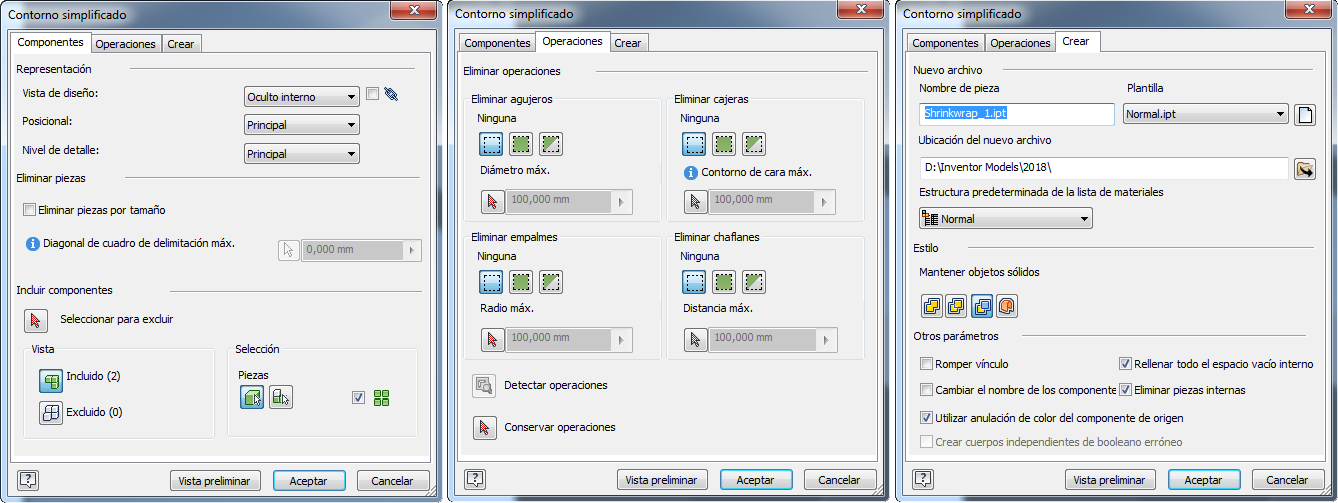

- Ficha Componentes: contiene información de nivel de documento como, por ejemplo, las representaciones, así como las opciones existentes para eliminar componentes.
- Ficha Operaciones: contiene las opciones para definir fácilmente las operaciones que quiere eliminar de la pieza de contorno simplificado. Puede conservar los tipos de operación concretos que quiera, eliminarlos o eliminarlos mediante un valor de rango. También dispone de herramientas para detectar y conservar operaciones.
- FichaCrear: contiene información relativa a los archivos, el estilo de contorno simplificado y otros parámetros.
- Se pueden eliminar componentes que sean invisibles o que estén dentro de un determinado rango de tamaño y (si lo desea) seleccionar de forma interactiva los que quiera conservar.
- Se pueden eliminar todas las operaciones de piezas (agujero/cajera/empalme/chaflán) o las que estén dentro de un determinado rango de tamaño y (si lo desea) seleccionar de forma interactiva las que quiera conservar.
- Se pueden ver los conjuntos de componentes que quiera mantener o descartar (componentes incluidos y excluidos) y trasladar componentes de un conjunto a otro rápidamente.
- Se puede editar el componente simplificado resultante con el mismo flujo de trabajo que se usó para crearlo.
- Se puede actualizar el componente resultante cuando el ensamblaje de origen cambie, incluidos los modelos que no son de Inventor.
Para obtener más información sobre el contorno simplificado, consulte Ensamblajes de contorno simplificado y los temas secundarios correspondientes.
Los sustitutos de contorno simplificado también utilizan este nuevo flujo de trabajo.
Cambios relacionados

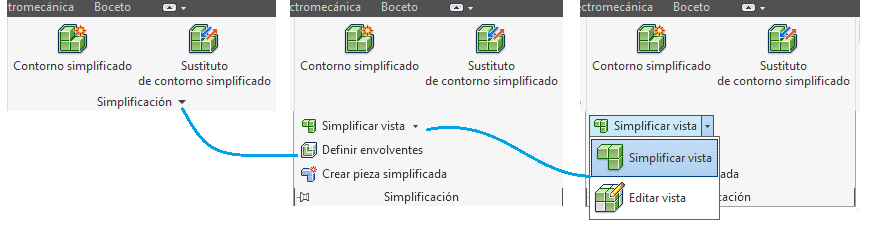

En los documentos de ensamblaje, la ficha Simplificar se ha quitado y los comandos se han trasladado al panel Simplificación. El panel Simplificación era anteriormente el panel Simplificar.
Los cambios de contorno simplificado se aplican también al nivel de detalle Nuevo sustituto por medio del proceso de contorno simplificado.
Flujo de trabajo de Inventor a Revit (RFA)
El flujo de trabajo de Inventor a Revit (RFA) incorpora el nuevo flujo de trabajo Contorno simplificado.
Para obtener más información, consulte Flujo de trabajo de Inventor a un archivo de familia de Revit.
