Definición basada en modelo

La definición basada en modelo es un nuevo conjunto de herramientas de gran eficacia que sirve para añadir anotaciones, Acotación y tolerancia geométricas y otro tipo de información de fabricación directamente a una pieza 3D.

Consejo: No olvide consultar el aprendizaje guiado en la galería para empezar a utilizar los nuevos comandos con mayor facilidad.

Anotación 3D

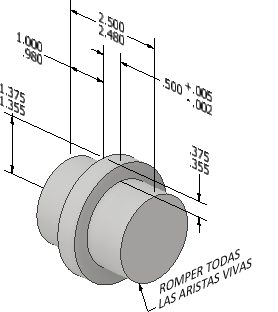

Para acceder a los comandos de anotación 3D, utilice la nueva ficha Anotar en un archivo de pieza y añada la información de fabricación directamente al modelo 3D.

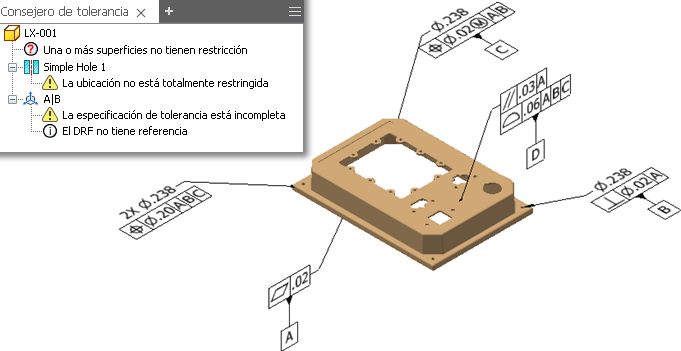

Utilice el comando Operación de tolerancia para asociar anotaciones de Acotación y tolerancia geométricas, rectángulos de tolerancia e identificaciones de referencia a operaciones o caras de pieza. Habilite el navegador del Consejero de tolerancia para comprobar el estado del esquema de tolerancia y ver información como la siguiente:

• Lista de las referencias y estructuras de referencia con posibles problemas.
• Información sobre las operaciones que no están totalmente controladas.
• Errores en una operación de tolerancia.
Consejo: Haga clic con el botón derecho en una entrada y seleccione Más información para abrir una página de ayuda específica del mensaje.

Utilice los comandos Anotación general y Texto para documentar el modelo completamente.

Nota: Las anotaciones 3D y las representaciones de vista aparecen al crear un archivo PDF 3D.

Recuperar anotaciones de dibujos

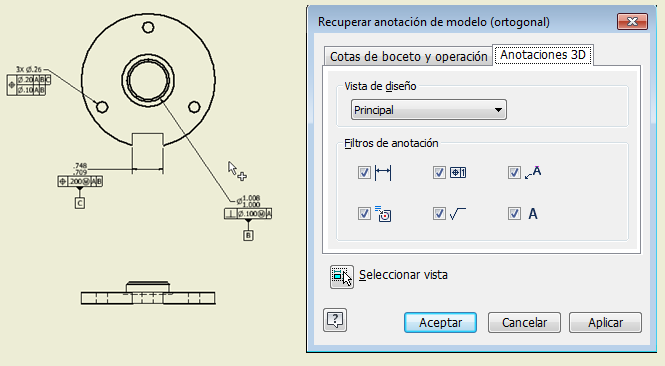

Una nueva ficha Anotación 3D en el cuadro de diálogo Recuperar permite recuperar información de MBD desde una pieza y utilizarla en un dibujo. Utilice la vista de diseño y las opciones de filtro para ver la información que quiera.

Exportar MBD

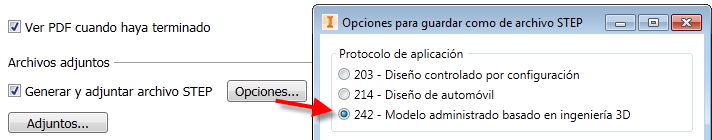

Se ha añadido compatibilidad con archivos STEP AP242. Ahora un modelo 3D totalmente anotado se puede exportar para poder utilizarlo en operaciones de fabricación de nivel superior. También se puede asociar un archivo STEP cuando se exporte un archivo PDF 3D.

Para obtener más información, consulte Acerca de las anotaciones 3D y la definición basada en modelos.
