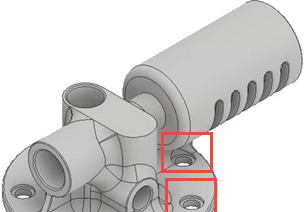

Los nuevos parámetros de agujero proporcionan un método muy eficaz para crear agujeros bidireccionales
Ahora se puede crear un tipo de agujero simétrico con extrusión en dos direcciones.
El botón Voltear dirección se ha reemplazado por los botones Dirección 1 y Dirección 2. La distancia simétrica solo está disponible para los tipos de agujero taladrado, sencillo y pasante.
| Versión de Inventor anterior | Inventor 2018 |
|
|
Presentación de Inventor® Ideas
Para obtener más información, consulte Procedimiento para crear agujeros.
Mejoras en los agujeros refrentados
En un archivo de pieza, ahora se puede especificar el valor cero (0) como valor de profundidad de taladrado en los agujeros refrentados. Por lo tanto, ahora se puede insertar un agujero refrentado en la cara de terminación de un cuerpo.

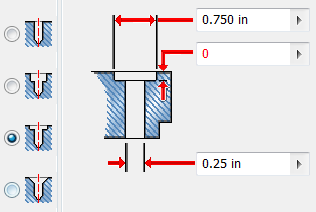

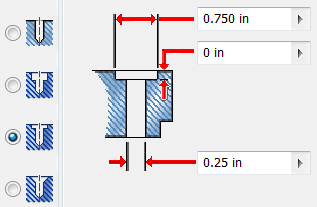

| Versión de Inventor anterior | Inventor 2018 |
|
|
Para obtener más información, consulte Procedimiento para crear agujeros.
Mejora en la creación de agujeros
Utilice la nueva opción Extender el inicio del cuadro de diálogo Agujero para ampliar la cara inicial de un agujero al primer lugar donde no haya una intersección con el cuerpo de destino.
La finalidad de Extender el inicio reside en quitar un fragmento resultante de la creación del agujero. Si el resultado no es lo que se espera, anule la selección de la opción Extender el inicio para deshacerlo.
Extender el inicio solo está disponible en el entorno de pieza.
| Versión de Inventor anterior | Inventor 2018 con la opción Extender el inicio seleccionada |
|
|
Para obtener más información, consulte Procedimiento para crear agujeros.
