Valores predefinidos de gráficos

Tres valores predefinidos de gráficos proporcionan un medio de visualización de vista del modelo de cambio.

Novedades: 2020

Los valores predefinidos se componen de distintas opciones de la aplicación, el estilo de iluminación y la configuración de la escena. Se puede acceder a los valores predefinidos de gráficos desde la cinta de opciones ficha Vista panel Aspecto:

Imagen personalizada del usuario

Al cambiar la orientación de la vista, desde la orientación predefinida de la cámara, se crea una nueva Imagen personalizada del usuario de entrada de sesión. Sirve para informarle de que ha dejado la orientación predefinida de la cámara. El parámetro se aplica en cada sesión y es temporal.

Trabajo con proyectos heredados y personalizados

Los proyectos heredados y personalizados no contendrán los nuevos estilos de iluminación que forman parte de la actualización visual que incluye valores predefinidos de gráficos. Intencionalmente, cuando se trabaja con proyectos heredados y personalizados, se ocultan los valores predefinidos de gráficos. Para acceder a los valores predefinidos de gráficos en proyectos heredados y personalizados, utilice el Administrador de biblioteca de estilos para copiar los nuevos estilos de iluminación a los proyectos antiguos. Consulte Procedimiento para copiar, renombrar o suprimir estilos de biblioteca. Los estilos de iluminación para copiar son iluminación basada en imágenes de tema claro y tema claro.

Al abrir un modelo en el modo rápido o trabajar en ese estado, los valores predefinidos de alta calidad no están disponibles. Esto se debe a que los componentes no están totalmente cargados y el estilo visual realista no está disponible.

A continuación se explican los valores que utiliza cada valor predefinido:

Parámetros comunes

• Opciones de aplicación
  • Ficha Color
    • Información de referencia
      • Imagen de fondo: Light Theme - Blue.png
      • 1 Color: 202, 213, 229
    • Entorno de reflexión
      • Nombre de archivo: studio_02.dds
  • Ficha Visual
    • Mostrar
      • Calidad de visualización: Más suave

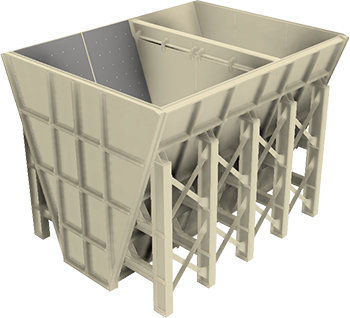

Valores predefinidos de alta calidad

Este valor predefinido es mejor para la visualización de alta calidad y la renderización de la escena.

• Estilo visual = Realista
• Estilo de iluminación = iluminación basada en imágenes de tema claro

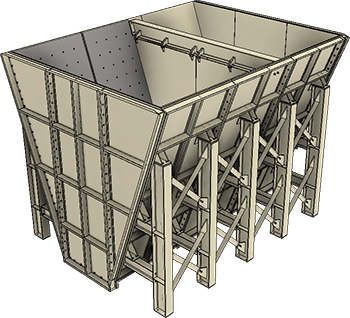

Valor predefinido equilibrado

Se define el valor predefinido de equilibrado para proporcionar una buena experiencia visual en las tareas de modelado.

• Estilo visual: Shaded with Edges
• Estilo de iluminación: iluminación basada en imágenes de tema claro

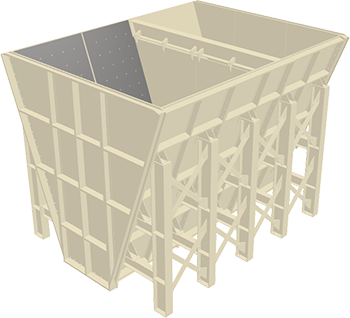

Valor predefinido de rendimiento

El valor predefinido de rendimiento es el valor por defecto para los modelos de ensamblaje.

• Estilo visual: Shaded
• Estilo de iluminación: tema claro (iluminación no basada en imágenes)

Ajustes relacionados

Se ha modificado el aspecto de la rosca. El aspecto utiliza solo un mapa de relieve.
