Un rango de escala indica el nivel de zoom con que se aplica un estilo concreto a la visualización de los elementos. Cuando el nivel de zoom del mapa se encuentra dentro del rango de escala especificado, AutoCAD Map 3D toolset redibuja los elementos con el estilo asociado a los rangos de escala.

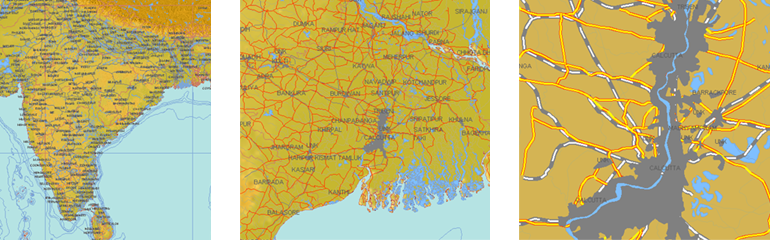

Esta ilustración muestra cómo las carreteras y otros elementos aparecen en tres rangos de escala diferentes.
El estilo se aplica cuando el nivel de zoom es mayor o igual que el valor Desde y menor que el valor A. Al configurar rangos de escala adyacentes, utilice el mismo valor A que el valor Desde del siguiente rango. Por ejemplo, si un rango es 0-20,000, defina el siguiente rango como 20,000-40,000.
Nota: Al configurar varios rangos de escala para un mapa, asegúrese de que no se solapen. Por ejemplo, los rangos 500,000-5,000,000 y 2,000,000-10,000,000 se solapan. En esos casos, cuando el nivel de zoom está dentro del rango de escala de solapamiento, AutoCAD Map 3D toolset muestra los elementos empleando el estilo del primer rango de escala enumerado.
