Creación de una caña de herramienta a partir de un patrón

El ejemplo explica cómo crear una caña para una herramienta específica. El perfil de la caña se crea fuera de PowerMill y se importa como un patrón. Es posible crear un perfil de herramienta de forma, herramienta de enrutamiento y portaherramientas de la misma manera.

Para crear el patrón:

1. Haga clic en la pestaña de Patrón > panel de Crear > Patrón para crear un nuevo patrón.
2. En el menú contextual de patrón individual, seleccione Insertar > Fichero. Se abre el cuadro de diálogo de Abrir el patrón.
   1. Haga clic en para mostrar el fichero de Ejemplos y después haga clic en la carpeta de Patrones.
   2. Seleccione sample_shank.dgk y haga clic en Abrir.



Para crear la caña:

1. Cree una herramienta esférica de 10 mm.

   Se abre el cuadro de diálogo de Herramienta esférica.

2. Seleccione la pestaña de Caña.
3. Haga clic en Seleccionar un patrón y seleccione el patrón que acaba de insertar en el proyecto.
4. Haga clic en el botón Crear la caña desde el patrón seleccionado.

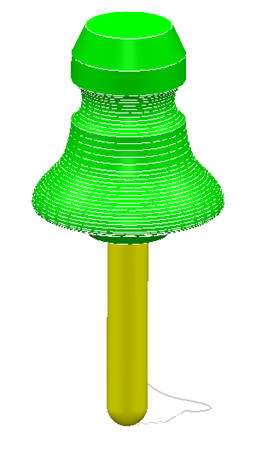

   La caña se añade a la punta de la herramienta.

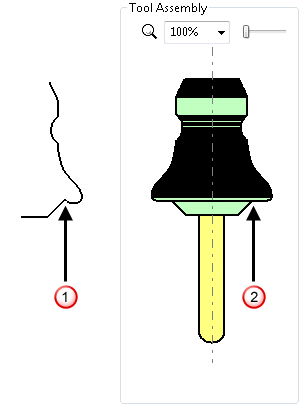

   Como las cañas de herramienta no pueden contener movimientos Y negativos, PowerMill los elimina del patrón al crear la caña.



   Patrón con un movimiento Y negativo.

   Caña creada a partir del patrón con solo movimientos Y positivos.
