La página de Acabado de superficie es similar a la de Acabado por proyección de superficie, con la diferencia de que la primera no tiene proyección. El Acabado de superficie se limita a mecanizar la superficie seleccionada y no trata de mecanizar ninguna otra.
Lado de superficie — Seleccione si se mecaniza en el Exterior o en el Interior.

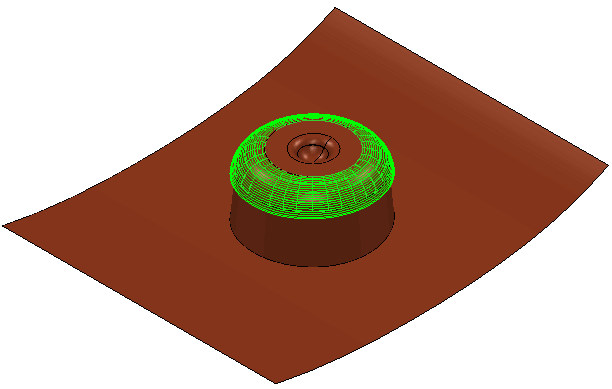

Un Lado de superficie de Exterior

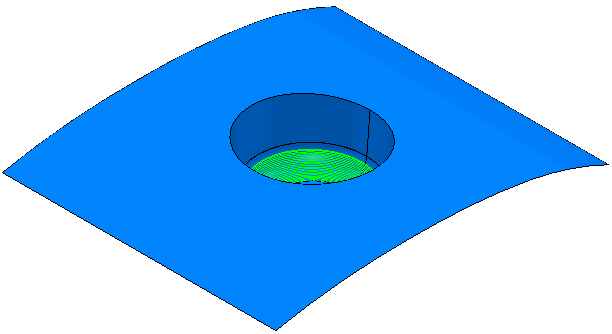

Un Lado de superficie de Interior
Unidades — Seleccione las unidades de superficie utilizadas para especificar el paso lateral y los límites.
- Distancia — La distancia física determina el paso lateral y los límites. La primera pasada y la última están en el borde de la superficie. Las pasadas intermedias se encuentran a una distancia menor o igual al Paso lateral especificado.
- Paramétrico — La parametrización de la superficie determina el paso lateral y los límites.
- Normalizado — El valor normalizado de la superficie (en el rango [0,1]) determina el paso lateral y los límites. Por ejemplo, si el valor mínimo de U es 1 y el valor máximo de U es 5, por consiguiente:
|
Valor paramétrico |
Valor normalizado |
|---|---|
|
1 |
0 |
|
2 |
0.25 |
|
3 |
0.5 |
|
4 |
0.75 |
|
5 |
1 |
Tolerancia degouge — Introduzca la distancia máxima, normal a la superficie, que la trayectoria puede moverse para encontrar una posición segura. Cuando se detectan colisiones mayores que este valor, la herramienta se levanta axialmente para evitar la colisión.
Tolerancia — Introduzca un valor para determinar la exactitud con la que la trayectoria sigue a los contornos del modelo.
Espesor — Introduzca la cantidad de material a dejar en la pieza. Haga clic en el botón de Espesor
para que el recuadro de Espesor se divida en Espesor radial
Espesor axial
. Utilícelos para especificar valores independientes de Espesor radial y axial. Valores de Espesor radial y axial distintos son útiles para piezas ortogonales. Es posible utilizar un espesor independiente en piezas con paredes inclinadas, aunque es más difícil predecir los resultados.
Espesor radial — Introduzca el desfase radial de la herramienta. En el mecanizando de 2,5 o 3 ejes, un valor positivo deja material en las paredes verticales.
Espesor axial — Introduzca el desfase de la herramienta, únicamente en la dirección del eje de herramienta. En el mecanizando de 2,5 o 3 ejes, un valor positivo deja material en las caras horizontales.
Espesor de componente — Haga clic para mostrar el cuadro del diálogo de Espesor de componente , que permite especificar los espesores de las distintas superficies.
Paso lateral — Introduzca la distancia entre pasadas de mecanizado sucesivas.
Copiar paso lateral de la herramienta — Haga clic para cargar la profundidad radial de corte de los datos de corte de la herramienta activa. La profundidad radial de corte se mide normal al eje de la herramienta.
Editado — Cuando se muestra, presenta el valor introducido por el usuario. Haga clic en para cambiar este valor con el calculado automáticamente.
Paso lateral — Introduzca la distancia entre pasadas de mecanizado sucesivas.
Si se introduce un valor de Paso lateral,
cambia a .
Altura de cresta — Introduzca la altura de cresta máxima y utilice este valor para determinar el paso lateral. PowerMill calcula el valor del paso lateral para otorgar una altura de la cúspide a la tolerancia de mecanizado con la herramienta actual cuando se mecaniza un plano inclinado de 45
. Este es el peor caso de altura de cresta para cualquier tolerancia dada.
Paso vertical
Paso lateral
Altura de la cúspide
Para obtener más información, consulte Relación entre paso lateral y altura de cresta.
