Ejemplo de creación de patrones embebidos

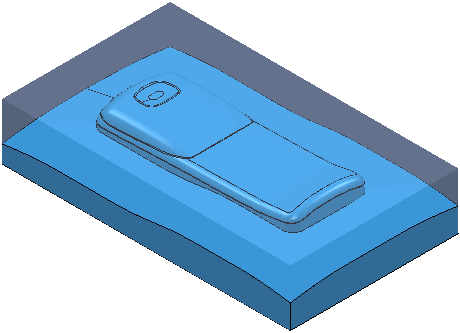

En el siguiente ejemplo se explica cómo crear patrones embebidos. Se utiliza el modelo de phone.dgk de la carpeta Ejemplos, que tiene un Bloque rectángular simple definido.

En primer lugar se tiene que crear un patrón y embeberlo.

1. Haga clic en la pestaña de Patrón > panel de Crear > Patrón.
2. Haga clic en la pestaña de Patrón > panel de Fichero > Importar.

   Se abre el cuadro de diálogo de Abrir el patrón.

3. Haga clic en para mostrar el fichero de Ejemplos y después haga clic en la carpeta de Patrones.

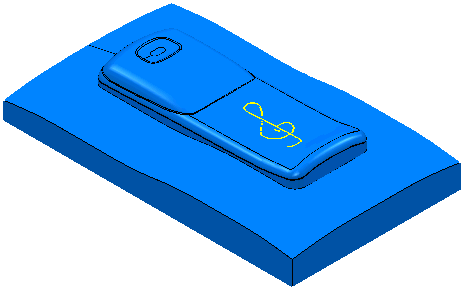

4. Seleccione el patrón TrebleClef.dgk y haga clic en Abrir.



5. Para embeber la curva, en el menú contextual del patrón individual, seleccione Editar > Embeber. Se abre el cuadro de diálogo de Embeber patrón.
6. En el cuadro de diálogo de Embeber patrón:
   1. seleccione el Método de Punto más próximo
   2. introduzca una Distancia de 0,1
   3. introduzca una Tolerancia de 0,1
   4. haga clic en Aplicar.

   Se crea un Patrón embebido marcado con en el explorador. El patrón original también se mantiene.



Este patrón embebido puede utilizarse en una trayectoria de acabado por patrón embebido como la trayectoria de grabado o de punto de contacto.
