Este ejemplo está basado en el ejemplo según X unidireccional en Y y crea una trayectoria con un orden radial. Calcula un movimiento radial de la herramienta desde el punto inicial de la misma, y mecaniza las cajeras individualmente cuando van coincidiendo con la trayectoria radial.
- En el menú de la trayectoria Desfase_AH_Según_X_Unidir_Y, seleccione Configuraciones.
- Haga clic en
para crear una copia de la trayectoria. Cambie el nombre de la copia a Desfase_AH_Patrón_Radial. - Haga clic en la pestaña de Inicio > panel de Configuración > Conexiones de trayectoria para mostrar el cuadro de diálogo de Conexiones de trayectoria.
- Seleccione la pestaña de Puntos inicial y final.
- Para el punto inicial, seleccione Centro del bloque seguro de la lista de Utilizar.
- Haga clic en Aceptar.
- En la página de Orden del cuadro de diálogo de la estrategia, en la lista de Criterio, cambie a
(para crear una trayectoria que se mueva radialmente desde el punto inicial) y haga clic en Calcular.

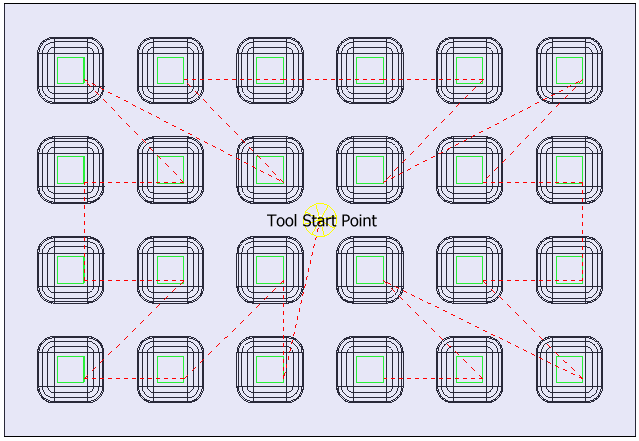

Los movimientos de unión muestran el efecto de la clasificación.

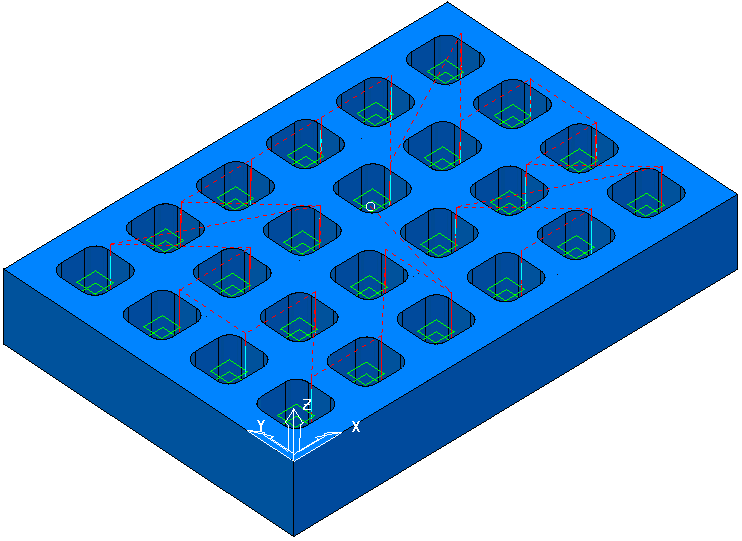

En la vista isométrica:
