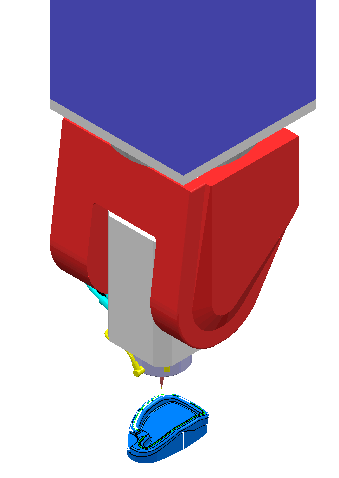

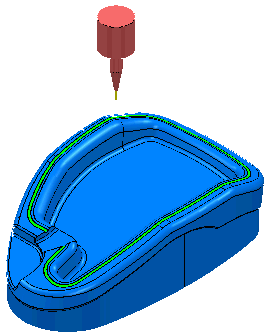

En este ejemplo se muestra una simulación de la máquina herramienta y de la trayectoria también. Se utiliza una trayectoria de perfilado de 5 ejes, que se rige por los mismos principios que un mecanizado de 3 ejes estándar.
- Haga clic en la pestaña de Simulación y seleccione la trayectoria (o el programa CN) que desea simular del panel de Trayectoria de simulación > lista de Entidad.
- Seleccione la herramienta que se desea simular del panel de Trayectoria de simulación > lista de Herramienta.
La opción de Herramienta permite crear una simulación con una herramienta distinta a la utilizada originalmente para crear la trayectoria. Por ejemplo, la punta de la herramienta podría ser la misma que la utilizada para crear la trayectoria original, pero tener una caña y un portaherramientas definidos.

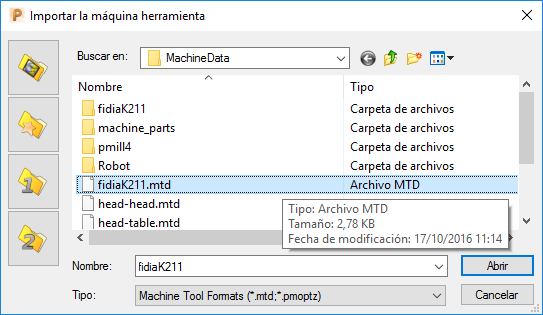

- Haga clic en la pestaña de Máquina herramienta > panel de Fichero > Importar para abrir el cuadro de diálogo de Importar máquina herramienta:
- En el directorio de MachineData [Datos de máquina] seleccione la máquina herramienta seleccionada, en este caso fidiak211.mtd. La máquina herramienta siempre tiene una extensión *.mtd.
- Haga clic en Abrir para cerrar el cuadro de diálogo y cargar la máquina herramienta.
- Haga clic en la pestaña de Simulación > panel de Controles de simulación > Reproducir > Reproducir hasta el final para ejecutar la simulación.
Nota: Si desea detenerla simulación en cualquier momento, haga clic en la pestaña de Simulación > panel de Controles de simulación > Pausa.
